Sistema di prova impermeabile IPX1~8
Sistema di prova impermeabile IPX1~8 Sistema di prova impermeabile IPX1~8 Sistema di prova impermeabile IPX1~8 Sistema di prova impermeabile IPX1~8

Sistema di prova impermeabile IPX1~8

IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.

  • Certificazione :

    Calibration Certificate(cost additional)
  • Prezzo :

    Negotiable
  • Tempo di consegna :

    40 days
  • Termini di pagamento :

    L/C, T/T
  • Marchio :

    HCTE
  • Numero di modello :

    HCTE0078

Macchina di prova verticale della pioggia del gocciolamento

Descrizione

Questo dispositivo di prova serve a verificare la protezione contro le gocce d'acqua che cadono verticalmente. È progettato e prodotto in conformità con i requisiti standard della clausola IEC60529 IPX1 e IPX2,IEC60884-1 clausola 16.2.2

La salita e la discesa del gocciolatoio sono controllate dal motore. È dotato del tavolo obiettivo girevole la cui velocità di rotazione è 1r/min per il test IPX1; È inoltre dotato di smusso di 15° per supportare il campione per il test IPX2.

Specifiche

Modello

HCTE0078

Applicazione

Si applica per condurre test IPX1, IPX2.

Zona pioggia

1000mmX600mm

Materiale serbatoio

Acciaio inossidabile

Apertura gocciolante

Ø0,4 mm

Distanza del foro

20 mm

Flusso delle precipitazioni

1 mm/min, 3 mm/min, parametri impostati dall'utente (errore: + 0,5 mm/min).

Altezza del gocciolamento dell'acqua

200 mm (controllato automaticamente dall'apparecchiatura di prova)

Tempo di prova

10Min, può essere impostato in base alle necessità

Drenante

Svuotamento automatico dell'acqua del serbatoio al termine del test

Materiale corporeo

Lega di alluminio industriale

Dimensioni (LxPxH)

1100X1200X2600mm

Struttura della macchina

Wall Mount

Compressore d'aria (opzionale, non incluso)

Compressore d'aria silenzioso

Oscillante Tester per tubi fo IPX3 e IPX4

Informazioni sul prodotto:

Il tester per tubi oscillanti è progettato e prodotto in conformità con i requisiti standard di IEC60529 IPX3 e IPX4,IEC60335-1 clausola 15.1. Viene utilizzato per il test di impermeabilità delle apparecchiature elettriche.

La parte del tubo oscillante di questo dispositivo è controllata da un motore a velocità regolabile e da un meccanismo a manovella. Questo dispositivo oscilla alternativamente da una posizione di ±60° a un'altra di ±175°con la velocità richiesta dallo standard attraverso l'angolo di regolazione della macchina.

La regolazione dell'angolo è precisa. La struttura è stabile e resistente. E' dotato di tavolino rotante attraverso il quale si può ottenere la rotazione di 90°.

Parametri tecnici:

Fornitura d'acqua

Portata d'acqua>10L/min±5% di acqua pulita senza inclusione.

Questo dispositivo è dotato di unità di filtrazione dell'acqua pulita

La dimensione del tubo oscillante

Di serie con tubi oscillanti R400, R600, R800

(l'altra dimensione R200, R1000, R1200, R1400, R1600mm può essere facoltativa), acciaio inossidabile

Pozza d'acqua

Ø0,4 mm

Angolo incluso di due fori

IPX3: 120°; IPX4: 180°

angolo del pendolo

IPX3: 120°; IPX4: 360°

Velocità di pioggia

IPX3: 4s/tempo(2×120°);

IPX4: 12s/tempo (2×360°);

Flusso d'acqua

Può essere impostato in base alle dimensioni del pendolo e al numero dei fori dei perni (0,07 L/minX per foro)

Tempo di prova

0.01S~99 ore 59min, può essere preimpostato

Manometro

0~0.25MPa

Requisiti del sito

Stanza di prova dedicata all'impermeabilità IP, il terreno deve essere piatto con illuminazione

Interruttore di dispersione impermeabile da 10 A (o presa) utilizzato per l'apparecchiatura. Con una buona funzione di afflusso e drenaggio. Installazione a terra

L'area

Secondo il tubo oscillante scelto

Ugello atomizzatore

Informazioni sul prodotto:

L'ugello di spruzzatura è progettato e prodotto in conformità con la clausola IEC60529 IPX3 e IPX4, IEC60335-1 clausola 15.1. Viene utilizzato per il test di impermeabilità dell'apparecchio elettrico. Alcune parti della custodia non possono essere bagnate dal tubo oscillante. In questa circostanza, l'ugello a spruzzo portatile viene utilizzato manualmente.

La differenza tra IPX3 e IPX4 è che il deflettore dovrebbe essere rimosso nel test IPX4.

Parametri tecnici:

Fornitura d'acqua

La portata dell'acqua è di 50 ~ 150 kpa di acqua pulita senza inclusione.

Parametri dell'ugello di spruzzatura

diametro esterno: Ф102mM

diametro sferico: SФ75.5mm

C'è un foro centrale e ci sono 24 fori nel cerchio interno dei fori di cui l'angolo incluso è di 30°. Ci sono 96 fori nel cerchio esterno dei fori di cui l'angolo incluso è di 15°. 121 buche in totale.

Il diametro del foro: Ф0.5mm

È fatto di ottone.

Flusso d'acqua

10L/min±5%, il misuratore di portata è regolabile

Campo del manometro

0~0.4Mpa

Deflettore

rimovibile

Manometro

0~0.25MPa

Requisiti del sito

Sala prove dedicata all'impermeabilità IP, il terreno deve essere piatto con illuminazione

Con una buona funzione di afflusso e drenaggio. Installazione a parete

Ugello a getto portatile

Descrizione

L'ugello a getto è progettato e fabbricato in conformità con la clausola 15.1 di IEC60335-1, clausola IEC60529 IPX5 e IPX6. Viene utilizzato per il test di impermeabilità dell'apparecchio elettrico.

Parametri tecnici:

IPX5

IPX6

Fornitura d'acqua

Portata d'acqua > 12,5 L/min ± 5% di acqua pulita senza inclusione.

Può essere raggiunto dal serbatoio dell'acqua in acciaio inossidabile e dall'attrezzatura pressurizzata

Portata d'acqua >100L/min±5% di acqua pulita senza inclusione.

Può essere raggiunto dal serbatoio dell'acqua in acciaio inossidabile e dall'attrezzatura pressurizzata

Il diametro dell'ugello

Ø6,3 mm

Ø12,5 mm

Flusso d'acqua

12,5 ± 0,625 l/min, il misuratore di portata è regolabile

100±5 L/min, flussometro regolabile

La distanza dall'ugello del getto all'involucro

2,5 ~ 3 m

2,5 ~ 3 m

Tempo di prova

Non meno di 1 min/m² (non meno di 3 min)

Non meno di 1 min/m² (non meno di 3 minuti)

Manometro

0~0.25MPa

0~0.25MPa

Requisiti del sito

Stanza di prova impermeabile IP dedicata la cui larghezza è superiore a 3 m,

Con una buona funzione di afflusso e drenaggio. Installazione a parete

Sala prove dedicata all'impermeabilità IP la cui larghezza èpiù di 3 m,

Con una buona funzione di afflusso e drenaggio. Installazione a parete

Sistema di approvvigionamento idrico e controllo intelligente

Informazioni sul prodotto:

Il sistema intelligente di approvvigionamento idrico e controllo è progettato e prodotto in conformità con i requisiti standard di IEC60335-1 clausola 15.1, IEC60529 IPX1~IPX8 e relativo requisito della norma IEC 60598. Viene utilizzato per il test di impermeabilità dell'apparecchio elettrico, come gli apparecchi di illuminazione.

Parametri tecnici:

1. Il sistema di approvvigionamento idrico e controllo intelligente è applicabile a:

(a) Approvvigionamento idrico per IPX1~IPX6 prova di impermeabilità

(b) IPX7 prova di immersione in acqua

(c) Conservazione dell'acqua per IPX8 prova di tenuta all'acqua

(d) Controllo automatico per l'intera attrezzatura impermeabile

2. Metodo di approvvigionamento idrico: fornitura di acqua a flusso costante, fornitura di acqua a pressione costante

3. Processo di controllo dell'approvvigionamento idrico: dopo che l'utente ha preimpostato il valore del flusso d'acqua e il valore della pressione dell'acqua sul touch screen, i contatori elettronici o il manometro digitale monitorano in tempo reale i valori correnti, leggono i valori nel PLC attraverso la conversione dei dati, quindi automaticamente regolare la velocità di rotazione della pompa attraverso il convertitore di frequenza.

4. Ci sono grandi flussi e piccoli flussi di alimentazione idrica a due vie.

5. Rifornimento idrico di grande flusso:

(a) È applicabile al test di spruzzo d'acqua forte IPX5~IPX6 e all'iniezione d'acqua di IPX8

(b) Gamma di flusso: 10~100L/min

(c) Precisione del flusso: ±0,5 l/min

(d) Flussometro: flussometro a turbina

(e) Pompa dell'acqua: pompa centrifuga in acciaio inossidabile

6. Rifornimento idrico di piccolo flusso:

(un) È applicabile al test di impermeabilità IPX1~IPX4

(b) Gamma di flusso: 1~10L/min

(c) Precisione del flusso: ±0,5 l/min

Flussometro: flussometro a turbina

(d) Pompa dell'acqua: pompa centrifuga in acciaio inossidabile

7. Serbatoio dell'acqua:

(un) È applicabile allo stoccaggio dell'acqua del test di spruzzo d'acqua forte IPX5 ~ IPX6, iniezione d'acqua di IPX8, immersione IPX7

(b) Volume: 500L

(c) Dimensioni: L600mmXP660mmXH1300mm

(d) Finestra di osservazione: finestra in vetro temperato

(e) Dimensione della finestra di osservazione: W200mmXH1250mm

(f) Calibro di profondità: acciaio inossidabile

(g) Altezza calibro di profondità: 1200 mm, precisione 1 mm

(h) Controllo del livello del liquido: galleggiante + tubo di troppopieno

8. IPX7 staffa di sollevamento automatico ad immersione

(un) Distanza di sollevamento: 0~1200 mm

(b) Dimensione staffa: L400mmXW400mm

(c) Peso del carico della staffa: 50 kg

9. Controllo di IPX8

(un) Intervallo di pressione: 0~0,6 MPa

(b) Intervallo di tempo: 0~999999s

10. Quadro elettrico:

(un) Rilevamento del flusso: feedback del segnale di flusso tramite flussometro elettronico

(b) Impostazione del flusso: impostato sul touch screen

(c) Controllore: PLC Mitsubishi

(d) Interfaccia amichevole: touch screen a colori da 7 pollici

(e) Funzione di controllo: fornitura di acqua a flusso costante, fornitura di acqua a pressione costante e controllo del tempo di prova.

(f) Funzione di protezione: protezione da perdite, protezione da sovraccarico, protezione da cortocircuito

12. Filtro: guscio in acciaio inossidabile, nucleo filtrante fine

13. Materiale del corpo: lega di alluminio industriale

14. Dimensione esterna: 1400mmX750mmX1600mm

15. Alimentazione: CA 380 V, 50 Hz

Tester di pressione di tenuta all'acqua IPX8

Informazioni sul prodotto:

Il IPX8 Il tester di pressione per la tenuta all'acqua è prodotto in conformità con lo standard del grado di protezione della clausola IEC60529 fornito dagli involucri (codice IP) di IPX8, IEC60884-1, IEC60335-1, IEC60598-1. Viene utilizzato per valutare gli involucri e l'elemento di tenuta se possono garantire buone prestazioni di apparecchiature e componenti dopo il test dell'acqua o durante il test.

Parametro:

Recipiente a pressione

Serbatoio in acciaio inox, diametro 0,8 metri, altezza 1 metro

Campo di regolazione della pressione

0 ~ 6 bar (può essere personalizzato)

Sistema a pressione

Pompa in acciaio inox + convertitore di frequenza

Precisione manometro

0,25 gradi, intervallo: 10 bar

Tempo di prova

0-99 min

Pressione limite massima

6 barre

Protezione dalla pressione

Protezione pressostato

Collegare all'impianto di alimentazione dell'acqua tramite un collegamento del tubo flessibile in acciaio ad alta pressione da 3/4

Palco rotante inclinabile

Informazioni sul prodotto:

Il tavolino rotante inclinabile è progettato e fabbricato in conformità con il requisito standard della clausola 15.1 di IEC60335-1.

Diametro giradischi

Ø600mm

Porta campioni

Ø600mm

Velocità del giradischi

1rpm

Angolo inclinabile

15°

Testare l'angolo di rotazione

90° , rotazione continua

Altezza regolabile del tubo telescopico regolabile

300mm, 1200mm-1500mm

Materiale corporeo

Lega di alluminio industriale

Dimensioni (LxPxH)

800X800X1500 mm

Tipo di rete di stadi

Base in alluminio con rotelle

Controllo reversibile, controllo del movimento rotatorio dal quadro elettrico

lasciate un messaggio
Polyester Powder Coating for industry or architectures
Sottoscrivi
prodotti correlati
prodotti correlati
Ingress protection test equipment
Sistema di prova impermeabile IPX1~8
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Xenon test chamber
Camera di prova resistente alle intemperie con lampada allo xeno (tipo raffreddato ad aria) ISO 105-B04:1994 ISO4892-2:2006
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli

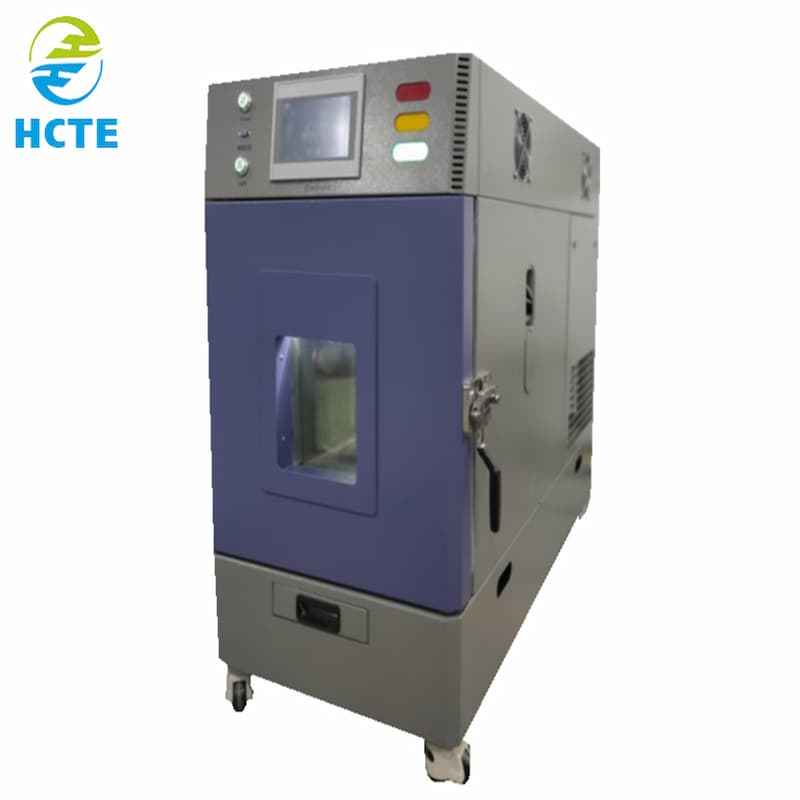

Constant temperature and humidity chamber
Walk-In Temperatura costante e umidità costante / Laboratorio ad alta e bassa temperatura
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Salt spray test equipment
Laboratorio di nebbia salina alternata
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Salt spray test machine
Scatola di prova nebbia salina per auto IEC 68 IEC 61701 IEC 60068
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Sand and dust test chamber
Sala prove polvere di sabbia
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Salt spray chamber
Tester spray salino
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Blowing sand and dust test chamber
Camera di prova antipolvere ISO-20653-2006、GBT-2423.37
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Three comprehensive environment test chamber
Temperatura / Umidità / Vibrazione Tre camere di prova ambientali complete
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Thermal shock test chamber
Tester di impatto freddo e caldo a tre scatole IEC60068
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Thermal shock chamber
Tester di impatto freddo e caldo a due scatole IEC60068
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Dust test chamber
Camera di prova per polvere di sabbia IEC 60529 IEC 60068 ISO 20653
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Environmental Test Equipment
Camera di prova gocciolante IPX12 IEC 60529 ISO20653 IEC60068
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Ip testing equipment

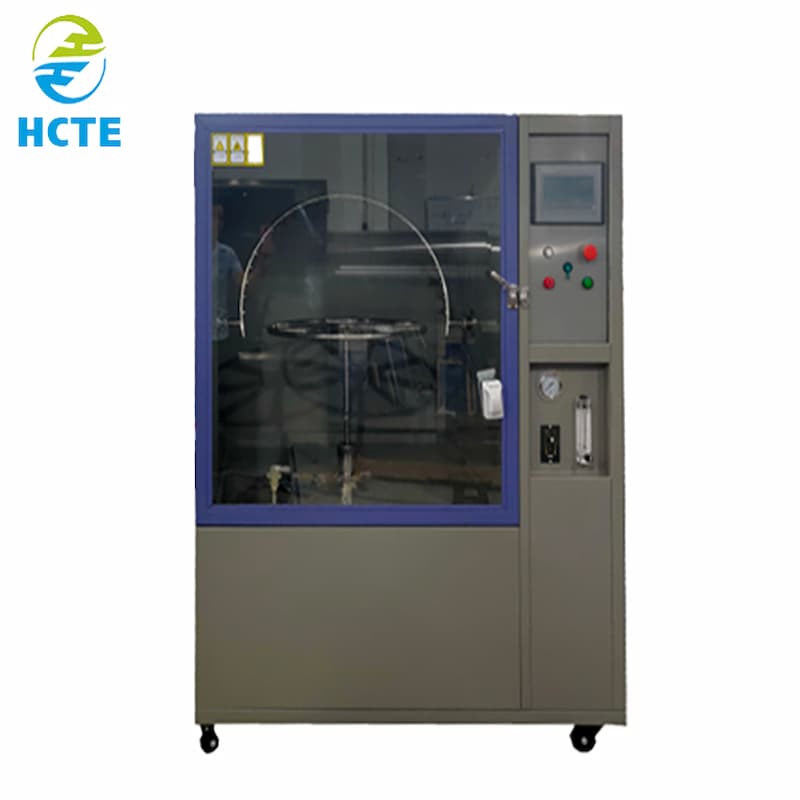

Camera di prova pioggia IPX34 IEC 60529 ISO20653 IEC60068
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Ipx5 testing

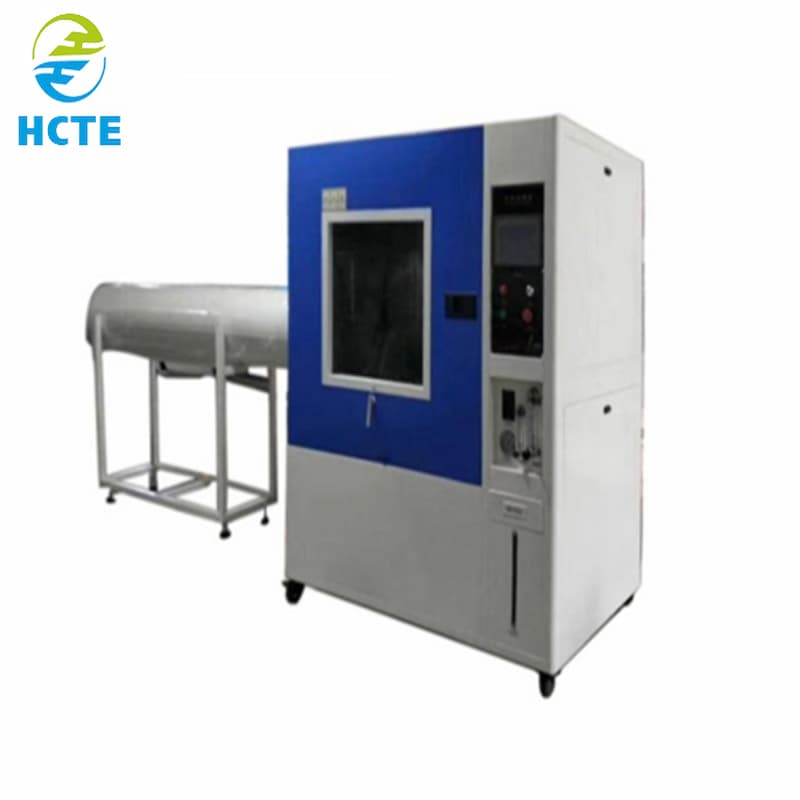

Camera di prova pioggia IPX56 IEC 60529 ISO20653 IEC60068
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli

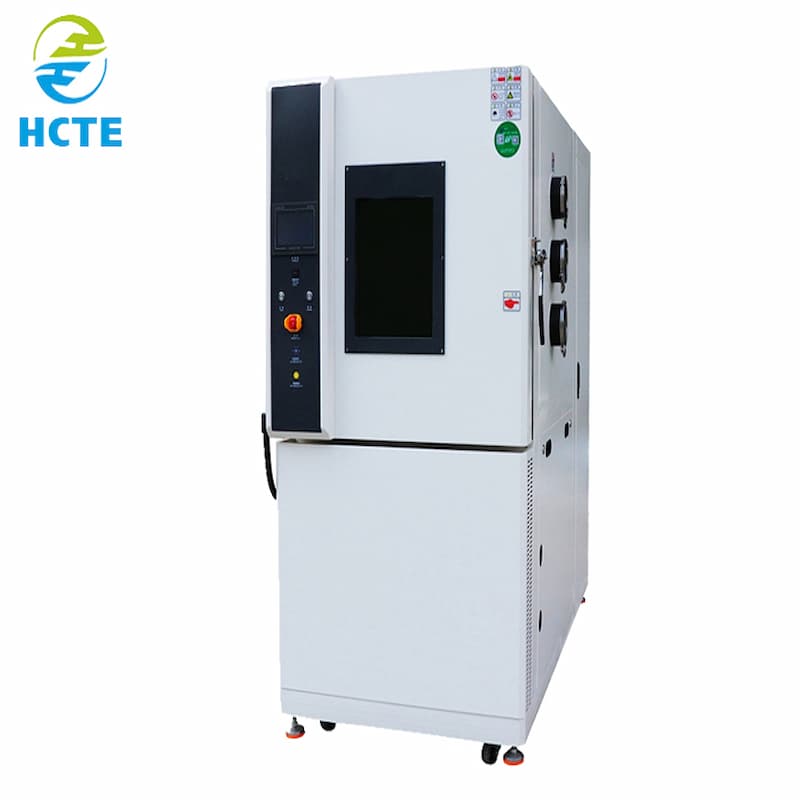

High low temperature chamber
IEC 60068 dell'apparecchiatura di prova dei ricambi auto della camera di prova a bassa pressione ad alta e bassa temperatura
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Constant temperature and humidity chamber
Umidità costante bagnata costante programmabile / Camera ad alta e bassa temperatura IEC68
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Temperature and humidity testing
Camera di prova a rapido cambiamento di temperatura IEC68
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Ultraviolet test
Camera di invecchiamento accelerato UV ISO4892-3:2006
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Ingress protection test equipment
IEC 60529 della macchina di prova di pressione di immersione IPX8 IEC 20653 di iso 60068 di IPX8
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Environmental Test Equipment
Cuscinetto del giradischi della sala prove della procedura I ~ III della pioggia standard militare nazionale
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Xenon tester
Camera di prova resistente alle intemperie per lampade allo xeno ISO105 IEC60068 (tipo raffreddato ad acqua)
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
Salt fog test machine
Macchina per la prova di nebbia salina composita
IPX1Il sistema di test impermeabile ~ 8 include una macchina per il test della pioggia a goccia verticale, tester per tubi oscillanti per IPX3 e IPX4, ugello a spruzzo, ugello a getto portatile, sistema di approvvigionamento idrico e controllo intelligente, IPX8 tester di pressione di tenuta all'acqua e tavolino rotante inclinabile.
Visualizza dettagli
:
Impegnato nella ricerca e sviluppo, produzione e vendita di strumenti per test di laboratorio e sistemi di test per linee di produzione
Richiedi un preventivo gratuito

lasciate un messaggio

lasciate un messaggio
Se sei interessato ai nostri prodotti e vuoi conoscere maggiori dettagli, lascia un messaggio qui, ti risponderemo il prima possibile.

Casa

Prodotti

whatsApp
