Sistema di pompaggio a diffusione ad alto vuoto, vuoto limite 2,5×10⁻⁴Pa, doppia porta Kf40/Kf25

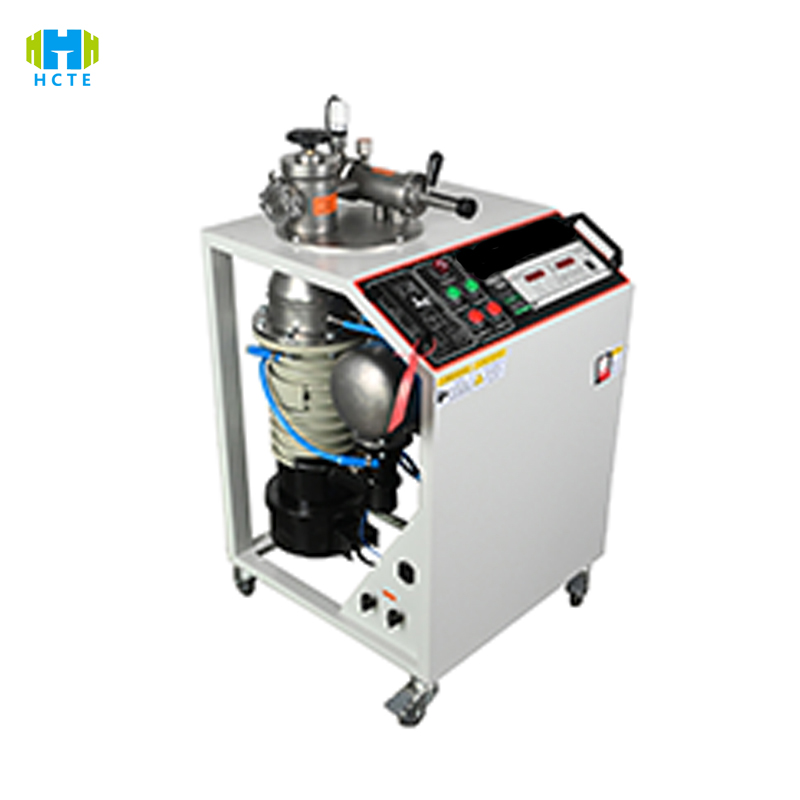

Sistema di pompaggio a diffusione ad alto vuoto Veat-002 Vuoto finale 2,5×10⁻⁴Pa Doppia porta Kf40/Kf25

Introduzione al prodotto

VEAT-002 adotta una struttura semi-chiusa e un sistema di controllo intelligente della temperatura, integrando una pompa a diffusione di olio siliconico n. 275 (potenza di riscaldamento 1 kW) e una pompa rotativa a palette GS-1, e può raggiungere un alto vuoto stabile (≤2,5×10⁻⁴Pa) in 20 minuti. Una valvola di intercettazione manuale a tre vie per alto vuoto è installata sulla parte superiore dell'apparecchiatura per commutare rapidamente il percorso di scarico; l'elettrovalvola del vuoto integrata e il serbatoio del gas (1 ora di vuoto continuo) interrompono automaticamente il riflusso in caso di interruzione dell'alimentazione per proteggere i pezzi delicati. Compatibile con l'interfaccia per acqua di raffreddamento a innesto rapido PU (portata 200 l/h), adatta per l'inserimento di hot melt in tubi di vetro, il rivestimento sotto vuoto e l'aspirazione di contenitori per sterilizzazione.

Caratteristiche del prodotto

• Sistema di scarico ad alte prestazioni: velocità di scarico principale ≥280L/s, vuoto limite 2,5×10⁻⁴Pa, mantenimento della pressione del serbatoio del gas per 1 ora.
• Progettazione della protezione di sicurezza:

1. Chiudere automaticamente la tubazione del vuoto quando l'alimentazione è interrotta per impedire l'inquinamento causato dal riflusso di vapore d'olio.
2. Monitoraggio in tempo reale della temperatura dell'acqua di raffreddamento (10℃-35℃), allarme automatico in caso di surriscaldamento.

• Interfaccia multipla flessibile: le doppie porte di scarico KF40/KF25 possono essere commutate liberamente, adatte ai soffietti per vuoto DN25-DN40.
• Bassa rumorosità e protezione ambientale: la porta di scarico della pompa rotativa a palette è dotata di un filtro per la nebbia d'olio, il rumore è ≤55 dB e il tasso di purificazione della nebbia d'olio è ≥95%.
• Resistenza di livello industriale: le ventole di raffreddamento su entrambi i lati del rack supportano il funzionamento continuo in un ambiente da -10℃ a 55℃.
• Comodo da spostare: il misuratore di ionizzazione in metallo è progettato per essere infrangibile, l'intera macchina pesa 105 kg e viene fornita di serie con una base con ruote universale.

Standard di riferimento internazionali

• La certificazione del Sistema di Gestione della Qualità ISO 9001:2015 garantisce l’affidabilità dei processi produttivi e dei componenti.
• IEC 60255-1 Specifiche di sicurezza elettrica per apparecchiature a vuoto, che riguardano i test di resistenza dell'isolamento e di compatibilità elettromagnetica.
• Standard ASTM E595-07 per il controllo della contaminazione e del degassamento del sistema a vuoto, che limita gli inquinanti volatili a ≤0,01%.

Specifiche tecniche

Usi del prodotto

• Trattamento termico sotto vuoto: aspirazione rapida e mantenimento della pressione di forni tubolari e forni per brasatura sotto vuoto.
• Ricerca di laboratorio: preparazione ad alto vuoto di camere per campioni di microscopio elettronico e sorgenti ioniche per spettrometro di massa.
• Apparecchiature mediche: realizzazione di ambienti sottovuoto puliti e privi di olio per contenitori di sterilizzazione e liofilizzatori.
• Produzione industriale: prove di tenuta all'aria e confezionamento sottovuoto di piccole macchine di rivestimento e dispositivi sigillati.

Oggetti di prova e articoli di ispezione

Oggetti di prova: camera del forno a tubo a vuoto, attrezzatura per il rivestimento di semiconduttori, contenitore per sterilizzazione medica, spettrometro di massa da laboratorio.

Articoli da ispezionare:

• Grado di vuoto finale ed efficienza di scarico (20 minuti per raggiungere la pressione di esercizio).
• Stabilità della pressione del serbatoio del gas (tasso di decadimento del vuoto in 1 ora ≤ 5%).
• Effetto di filtrazione della nebbia d'olio (particelle ≤ 0,1μm, residuo di vapore d'olio ≤ 0,01mg/m³).
• Affidabilità del sistema di raffreddamento (fluttuazione della temperatura dell'acqua entro ±2℃).
