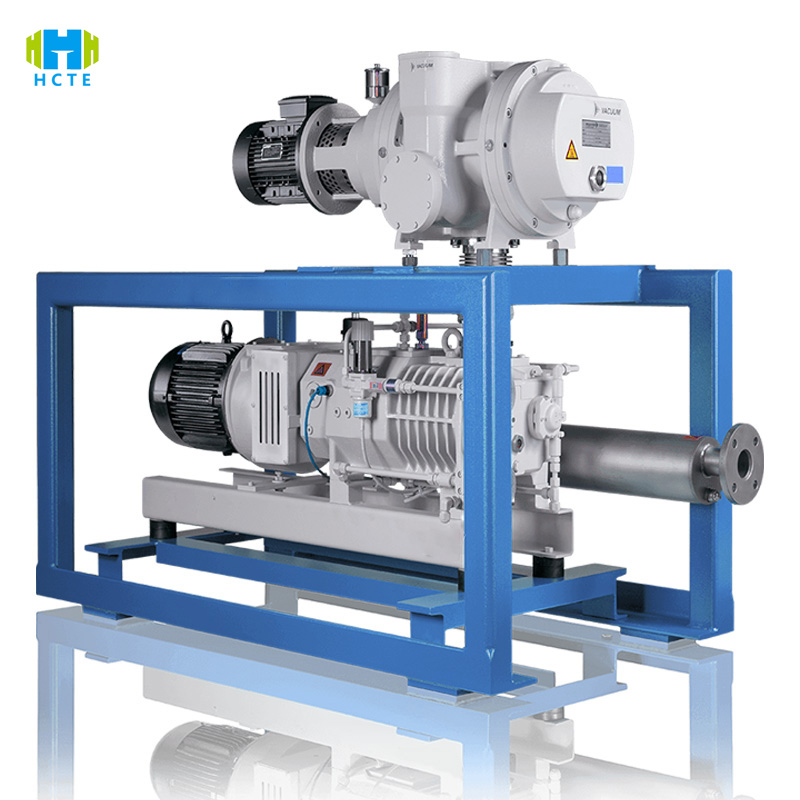

Macchina di pre-estrazione sottovuoto split IEC 60529, capacità di aspirazione 40 m³/h

Macchina di pre-estrazione sottovuoto split IEC 60529, capacità di aspirazione 40 m³/h

Introduzione al prodotto

In quanto apparecchiatura principale per l'ingegneria del vuoto industriale, VET-003 supera i limiti del design tradizionale grazie alla sua struttura divisa: il telaio di controllo separato può essere installato indipendentemente dall'host, risultando adatto a linee di produzione compatte o piattaforme elevate; l'host supporta qualsiasi modello di pompa per vuoto ed è compatibile con diverse condizioni di lavoro. L'apparecchiatura integra la visualizzazione in tempo reale del valore di vuoto digitale, il posizionamento intelligente del grado di vuoto e un sistema di allarme automatico, che consente un funzionamento automatizzato e ad alta precisione, dal rilevamento preciso dei pezzi al pre-vuoto di apparecchiature di grandi dimensioni, migliorando significativamente l'efficienza del processo di vuoto della linea di produzione.

Caratteristiche del prodotto

• Progettazione ottimizzata dello spazio: il volume del telaio di controllo separato è ridotto del 30%, con un risparmio del 50% dello spazio di installazione, ed è adatto a linee di produzione strette e a una disposizione densa delle apparecchiature.
• Layout flessibile e libero: il telaio di controllo può essere installato in remoto estendendo il cavo (fino a 10 metri) e supporta implementazioni multiforme, come ad esempio il montaggio a parete o su rack per apparecchiature.
• Elevata compatibilità con il corpo pompa: l'host riserva un'interfaccia universale che supporta l'aggancio senza interruzioni di qualsiasi marca di pompe per vuoto, come quelle a palette rotanti, a vortice, a membrana, ecc., senza ulteriori adattamenti e modifiche.
• Capacità di rilevamento ad alta precisione: il sensore del vuoto Pirani ha una precisione di ±1,5% FS e visualizza in tempo reale la fluttuazione del valore del vuoto di 0,1 Pa, soddisfacendo gli standard di rilevamento di laboratorio.
• Controllo automatico intelligente: supporta due modalità di attivazione del grado di vuoto (0-100 kPa impostati arbitrariamente) e del tempo, si arresta automaticamente quando viene raggiunto lo standard e attiva gli allarmi acustici e luminosi in caso di condizioni di lavoro anomale e blocca il punto di errore.
• Adattabilità multi-scenario: ingresso aria VG40 standard e porta di scarico M50x1,5, compatibili con diversi tipi di interfacce del pezzo in lavorazione, come tubazioni del frigorifero, camere di rivestimento sotto vuoto, forni di essiccazione, ecc.

Standard di riferimento internazionali

• L'apparecchiatura rispetta rigorosamente le seguenti specifiche internazionali per garantire prestazioni, sicurezza e compatibilità:
• ISO 21511:2018 "Tecnologia del vuoto - Vacuometro Pirani - Metodi di calibrazione e misurazione": standardizza l'algoritmo di compensazione della temperatura e il processo di calibrazione di precisione dei sensori Pirani per garantire il riconoscimento reciproco a livello internazionale dei dati di misurazione del vuoto.
• IEC 60529:2013 "Grado di protezione dell'involucro (codice IP)": il grado di protezione del telaio di controllo raggiunge IP54, che resiste efficacemente alla polvere e agli spruzzi d'acqua e si adatta all'ambiente complesso delle officine industriali.
• ASME BPVC Sezione VIII-1:2021 "Regole di costruzione dei recipienti a pressione": i materiali e i processi di saldatura delle principali parti sottoposte a pressione del motore sono conformi agli standard dell'American Society of Mechanical Engineers per garantire la sicurezza strutturale in condizioni di alta pressione.
• GB/T 25754-2010 "Tecnologia del vuoto - Metodo di rilevamento delle perdite del sistema del vuoto": la funzione di rilevamento delle perdite è conforme allo standard nazionale cinese e supporta il posizionamento accurato del tasso di perdita minimo di 5×10⁻⁵Pa・m³/s.

Utilizzo del prodotto

• Settore della refrigerazione: test di conformità del grado di vuoto e pre-vuoto di unità frigorifere, compressori di aria condizionata, deumidificatori e sistemi di pompe di calore
• Trattamento sotto vuoto: aspirazione rapida e rilevamento perdite di linee di rivestimento sotto vuoto, forni di essiccazione sotto vuoto e apparecchiature di degasaggio sotto vuoto
• Strumenti di laboratorio e analitici: calibrazione della camera a vuoto per la ricerca scientifica, test di tenuta del sistema di gas di trasporto del cromatografo a gas
• Produzione speciale: guarnizioni aerospaziali, pretrattamento sotto vuoto delle celle delle batterie al litio prima del riempimento

Parametri tecnici

Oggetti di prova e articoli di ispezione

Oggetti di prova

• Componenti principali del sistema di refrigerazione: evaporatore, condensatore, gruppo capillare.
• Pezzi da sigillare sotto vuoto: cavità di rivestimento, guarnizione della porta del forno di essiccazione, porta di riempimento della batteria al litio.
• Apparecchiature per fluidi di livello industriale: valvole ad alta pressione, interfacce di saldatura di condotte, superfici di tenuta di recipienti a pressione.

Articoli da ispezione

• Prova del tempo standard per il raggiungimento del grado di vuoto: rileva l'efficienza temporale del pezzo dalla pressione atmosferica al valore di vuoto target (ad esempio 10 Pa).
• Capacità massima di mantenimento del vuoto: attenuazione del grado di vuoto entro 30 minuti dallo spegnimento (≤0,5 Pa/h è qualificato).
• Posizionamento preciso delle micro-perdite: collaborare con il rilevatore di perdite con spettrometro di massa all'elio per individuare il punto di perdita più piccolo con una portata di perdita di ≤1×10⁻⁶Pa・m³/s.
• Analisi dell'efficienza di adattamento del corpo pompa: confrontare le curve di scarico di diversi modelli di pompe per vuoto per ottimizzare il piano di lavorazione del vuoto della linea di produzione.
• Rilevamento sincrono multi-stazione: supporta 2 tubazioni del vuoto indipendenti (espandibili opzionalmente a 4) ed elabora più pezzi in parallelo.
