Introduzione al prodotto

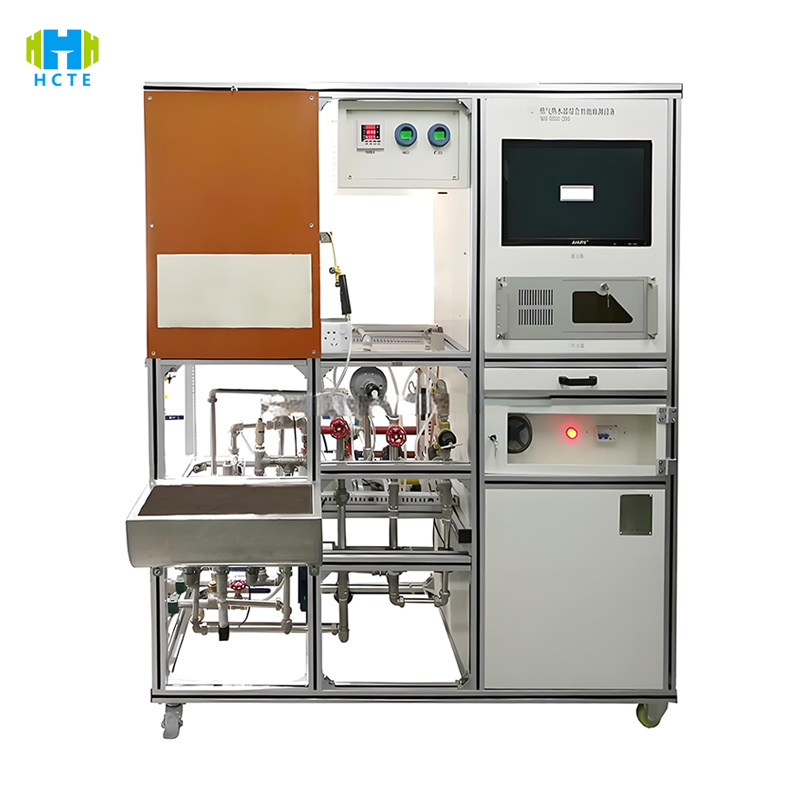

HH-RR-503 utilizza una copertura di potenza completa e una tecnologia di misurazione e controllo intelligente per ottenere una valutazione accurata e un'ispezione di qualità efficiente delle prestazioni dello scaldabagno a gas:

1. Test di simulazione delle condizioni operative complete

• Intervallo di potenza: 0-30 kW, adatto per scaldabagni domestici istantanei, scaldabagni volumetrici (gas naturale/gas liquefatto/gas prodotto), supporta il carico termico nominale, test di apporto termico minimo/massimo (requisiti GB 6932 Clausola 5.1).
• Simulazione ambientale: regolazione della temperatura dell'acqua 10-90℃ (precisione ±0,5℃), fluttuazione della pressione dell'aria ±15% della pressione nominale, simulando la stabilità operativa in diversi ambienti regionali con qualità dell'acqua e pressione dell'aria.

2. Capacità di rilevamento multidimensionale

• Test di efficienza termica (metodo della doppia termocoppia, precisione ±1%), velocità di aumento della temperatura (0-60℃/min, risoluzione 0,1℃/s), uniformità del carico termico (deviazione ≤2%).
• Analisi della composizione dei gas di combustione (concentrazione di CO/NOx, risoluzione 1 ppm), adattata ai requisiti di certificazione della valutazione dell'efficienza energetica GB 30720.
• Rilevamento della tenuta all'aria (1,5 volte la pressione di esercizio per 30 min, perdite ≤0,01 L/h), tempo di risposta del dispositivo di protezione da estinzione della fiamma (≤60 s, IEC 60335-2-34 Clausola 15).
• Test di sicurezza elettrica: resistenza di terra (≤0,1Ω), tensione di tenuta all'isolamento (1800 Vdc/1 min senza guasti).

3. Sistema di misurazione e controllo intelligente

• Interfaccia operativa: touch screen a colori da 10 pollici (interruttore cinese e inglese) con 5 modelli di test integrati (come il rilevamento completo degli elementi per la certificazione CCC, il test di efficienza energetica Energy Star), processo di avvio con un clic, tempo di impostazione dei parametri ridotto del 40%.
• Gestione dei dati: l'archiviazione crittografata da 64 G genera automaticamente report PDF (inclusi grafici di controllo SPC), supporta l'esportazione tramite USB/Ethernet e il docking del sistema MES e soddisfa i requisiti di tracciabilità della qualità ISO 9001.

4. Adattamento efficiente della linea di produzione

• Serraggio rapido: i morsetti pneumatici completano la sostituzione dell'interfaccia DN15-DN50 in 3 minuti, compatibili con scaldabagni verticali/orizzontali di marche come Navien e Rheem.
• Progettazione multi-stazione: test parallelo standard a 4 stazioni (opzionale a 8 stazioni), efficienza di rilevamento aumentata del 60%, adattata ai requisiti completi di ispezione/campionamento della linea di montaggio.

Caratteristiche del prodotto

• Misuratore di portata del gas importato dalla Germania (±0,5% FS), sensore della temperatura dell'acqua (±0,3℃), calibrato da CNAS, migliore degli standard nazionali.
• 4 stazioni di controllo indipendenti, la capacità di rilevamento giornaliera di un singolo dispositivo raggiunge oltre 200 unità, adatta a linee di produzione con una produzione annua di oltre 500.000 unità.
• Le procedure di test GB 6932, IEC 60335 ed Energy Star integrate generano automaticamente i report di dati richiesti per più certificazioni.
• L'algoritmo AI identifica 7 tipi di guasti, tra cui combustione incompleta (CO superiore allo standard) e flusso d'acqua anomalo, con una precisione diagnostica superiore al 95%.
• Supporta la commutazione tra gas naturale (12T/10T) e gas liquefatto (20Y), senza necessità di sostituire l'hardware, adattandosi alle esigenze del mercato globale.

Standard di riferimento internazionali

• GB 6932-2015 "Scaldabagni istantanei a gas per uso domestico" Clausola 5.1: Metodo di prova dell'efficienza termica; Clausola 5.3: Pressione e giudizio sulla prova di tenuta all'aria.
• IEC 60335-2-34:2018 "Sicurezza degli apparecchi elettrici d'uso domestico e similare - Parte 2-34: Requisiti speciali per gli scaldabagni" Clausola 11: Prova di aumento della temperatura; Clausola 15: Prova di resistenza all'umidità.
• Requisiti del programma Energy Star Sezione 5: Efficienza termica ≥82% (volumetrica)/90% (istantanea); Sezione 7: Consumo energetico in standby ≤1 W.
• ANSI Z21.10.3-2019 "Norma di sicurezza per scaldabagni a gas" Clausola 8: Test delle prestazioni di combustione; Clausola 12: Verifica del dispositivo di sicurezza automatico.

Parametri tecnici

Oggetti di prova ed elementi di prova

Oggetti di prova

• Scaldabagni istantanei a gas per uso domestico (8-30 kW).
• Scaldabagni volumetrici a gas (10-100L).
• Scaldabagni a gas commerciali (30-100 kW, sono necessari moduli ad alta tensione).

Elementi di prova

• Prestazioni termiche: efficienza termica, carico termico, velocità di aumento della temperatura, composizione dei gas di combustione (CO/NOx).
• Prestazioni di sicurezza: tenuta all'aria, tempo di risposta alla protezione contro lo spegnimento della fiamma, resistenza alla messa a terra, resistenza alla compressione.
• Valutazione dell'efficienza energetica: consumo energetico in standby, efficienza di produzione di acqua calda (indice di certificazione Energy Star), rapporto di regolazione del carico (apporto termico massimo/minimo).
• Affidabilità: 1000 test di ciclo di avvio-arresto, invecchiamento ad alta temperatura (funzionamento continuo a 90°C per 24 ore), simulazione di incrostazioni d'acqua (durezza ≤1000 ppm).
• Adattabilità ambientale: avviamento a bassa pressione (85% della pressione nominale), stabilità della combustione ad alta quota (adattabile all'altitudine da 0 a 3000 m).
