Apparecchiature per test di invecchiamento del termostato 10 stazioni di controllo della temperatura indipendenti Gamma completa di temperature Invecchiamento accelerato

Apparecchiature per test di invecchiamento del termostato 10 stazioni di controllo della temperatura indipendenti Gamma completa di temperature Invecchiamento accelerato

Introduzione al prodotto

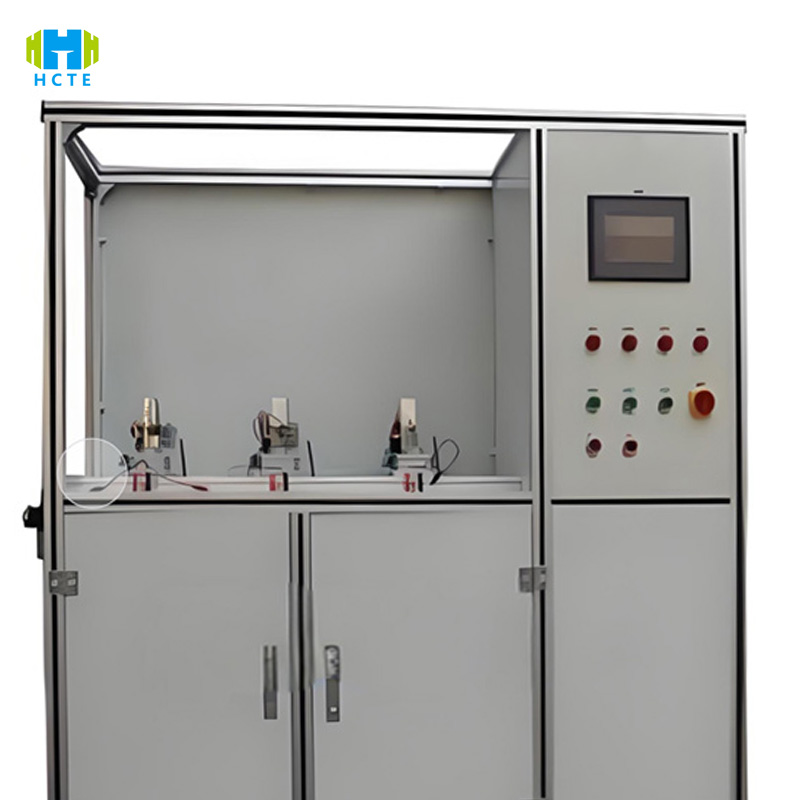

HH-WL-508 utilizza un controllo indipendente multi-stazione e una precisa tecnologia di simulazione dell'invecchiamento per ottenere una verifica efficiente delle prestazioni del termostato:

▎Sistema di invecchiamento parallelo a 10 stazioni

• Capacità di misurazione e controllo indipendenti: 10 gruppi di stazioni indipendenti funzionano in modo sincrono (5 stazioni superiori + 5 stazioni inferiori), ogni gruppo supporta preimpostazioni di ciclo da 0 a 999.999 (risoluzione 1 volta), adatto a tutti i tipi di termostati meccanici/elettronici/intelligenti, la capacità di elaborazione giornaliera del singolo dispositivo raggiunge oltre 2000 e l'efficienza di rilevamento è migliorata del 70%.
• Design di serraggio rapido: il morsetto pneumatico a spinta (pressione regolabile 20-50 N) completa il posizionamento del termostato entro 5 secondi (adattabile alle specifiche φ15-φ50 mm), compatibile con Midea, Haier e altre marche di termostati a salto improvviso e ad espansione di liquido.

▎Simulazione di invecchiamento accelerato a gamma completa di temperature

• Controllo della temperatura: la pistola ad aria calda indipendente (velocità di riscaldamento 5℃/s) realizza una simulazione di temperatura elevata di 85℃, uniformità della temperatura ±1,5℃ (standard GB/T 2423.2); raffreddamento forzato ad aria compressa laterale (pressione dell'aria 0,4-0,8 MPa), tempo di risposta a bassa temperatura di -25℃ ≤30 s, simulando le condizioni di lavoro estreme della protezione dalla combustione a secco dello scaldabagno.
• Precisione del ciclo: frequenza di prova regolabile da 1 a 10 volte/minuto (risoluzione 0,1 volte/minuto), controllo preciso del ciclo riscaldamento-raffreddamento-arresto (ciclo minimo 6 s), conforme ai requisiti del test di durata dell'azione IEC 60730, clausola 15.3.

▎Misurazione e controllo intelligenti e diagnosi dei guasti

• Giudizio automatico: la telecamera industriale monitora lo stato dei contatti del termostato in tempo reale, contrassegna automaticamente un allarme rosso quando il tempo di risposta del trigger è > 5 secondi o non avviene alcuna azione, il sistema informatico valuta automaticamente la qualificazione per evitare errori di valutazione manuali (precisione > 99%).
• Gestione dei dati: il disco rigido a stato solido da 128 GB registra oltre 30 parametri, quali curva di temperatura, numero di azioni, tempo di risposta, ecc. di ciascuna postazione di lavoro, genera report CSV/PDF con timestamp (supporta il docking del sistema MES) e il periodo di tracciabilità dei dati arriva fino a 10 anni.

▎Progettazione di sicurezza e affidabilità

• Protezione hardware: cavità di isolamento a doppio strato (temperatura superficiale ≤45℃) con dispositivo di protezione da sovraccarico, interruttore di dispersione integrato (tempo di risposta <0,1 s) e sensore di gas combustibile (solo scenario di test del termostato elettronico), in linea con lo standard di sicurezza elettrica EN 61010-1.
• Progettazione di ridondanza: commutazione automatica delle fonti di gas principali e di riserva (avvio della conduttura di riserva quando la pressione del gas è <0,4 MPa) garantisce 7×24 ore di invecchiamento continuo senza interruzioni, adattandosi alle esigenze di campionamento di produzione di massa su larga scala.

Caratteristiche del prodotto

• Parallelo multi-stazione: 10 stazioni con conteggio e controllo della temperatura indipendenti, supportano test simultanei di diversi modelli di termostati e si adattano alle esigenze di ricerca e sviluppo di piccoli lotti e multi-varietà.
• Copertura di un intervallo di temperature estreme: -25℃ di avviamento a bassa temperatura + 85℃ di test di resistenza ad alta temperatura, che copre l'intera temperatura di applicazione degli elettrodomestici, soddisfacendo i requisiti di resistenza alla temperatura di GB 14536.1.
• Giudizio intelligente: il serraggio pneumatico + il riconoscimento visivo valutano automaticamente l'idoneità, riducono l'intervento manuale e migliorano l'efficienza di rilevamento del 50% rispetto alle apparecchiature tradizionali.
• Invecchiamento accelerato: test ciclico ad alta frequenza 10 volte/minuto, test di durata di 1 milione di cicli ridotti a 72 ore, per individuare rapidamente guasti precoci.
• Avviso di sicurezza: allarme acustico e luminoso di guasto + protezione di spegnimento automatico, monitoraggio in tempo reale di 4 tipi di anomalie quali aderenza dei contatti e deformazione della scocca, con un tasso di precisione dell'avviso >98%.

Standard di riferimento internazionali

Test delle prestazioni:

• GB 14536.1-2017 "Comandi elettrici automatici per usi domestici e similari Parte 1: Requisiti generali" Clausola 15: Metodo di prova della durata d'azione; Clausola 17: Procedura di prova di resistenza alla temperatura.
• IEC 60730-2-9:2018 "Controlli elettrici automatici Parte 2-9: Requisiti particolari per controllori sensibili alla temperatura" Sezione 5.1: Prova di accuratezza del punto di regolazione della temperatura; Sezione 7.2: Verifica del tempo di risposta della protezione contro la combustione a secco.

Test ambientale:

• GB/T 2423.1-2022 "Test a bassa temperatura" (clausola Ab: test di conservazione a -25°C)
• GB/T 2423.2-2022 "Test ad alta temperatura" (clausola Bb: test di funzionamento continuo a 85°C)

Certificazione di sicurezza:

• UL 1996:2020 "Standard di sicurezza per termostati domestici"
• Clausola 6: Prova di isolamento elettrico; Clausola 9: Verifica della funzione di protezione da aumento anomalo della temperatura

Oggetti di prova ed elementi di prova

oggetti di prova

• Termostato per scaldabagno domestico (tipo ad accumulo/tipo istantaneo).
• Termostato per elettrodomestici da cucina (forno, forno a microonde, macchina per il caffè).
• Termostato del condizionatore d'aria centrale (meccanico/elettronico).
• Interruttore termico per apparecchiature industriali (limitatore di temperatura, protettore contro il surriscaldamento).

elementi di prova

• Prestazioni di azione: precisione della temperatura di attivazione (±0,5℃), differenza di temperatura di ripristino (≤5℃), resistenza di contatto (≤50 mΩ).
• Test di durata: 1 milione di cicli di avvio-arresto (errore di tempo di azione ≤0,1%), grado di usura dei contatti in condizioni di funzionamento ad alta frequenza (attenuazione della pressione di contatto ≤10%).
• Adattabilità ambientale: avvio a bassa temperatura di -25℃ (attivazione entro 30 secondi), resistenza alle alte temperature di 85℃ (funzionamento continuo per 48 ore senza aderenza), test di resistenza all'umidità 95% RH.
• Prestazioni di sicurezza: tempo di risposta alla protezione contro la combustione a secco (≤5 s), protezione da sovraccarico di corrente (disconnessione entro 30 s a 1,5 volte la corrente nominale), resistenza di isolamento (≥10 MΩ).
• Affidabilità: resistenza alle vibrazioni (frequenza di scansione 10-50 Hz, accelerazione 10 m/s²), corrosione in nebbia salina (test NSS 24 ore senza ruggine).
