Introduzione al prodotto

• Adattabilità di potenza: 0-40 kW, adatto per caldaie murali (18-30 kW), forni di riscaldamento a pavimento (30-40 kW), supporta gas naturale (12 T/10 T), gas liquefatto (20 Y), test completo della fonte di gas, simulando la stabilità della combustione in diversi ambienti di pressione dell'aria (500-3500 Pa).
• Simulazione ambientale: regolazione della temperatura dell'acqua 5-95℃ (precisione ±0,5℃), temperatura ambiente 5-45℃, con simulazione della durezza dell'acqua (0-1000 ppm), verifica della capacità anticalcare del forno di riscaldamento in condizioni di lavoro complesse.
• Prestazioni termiche: test di efficienza termica (metodo della doppia termocoppia, precisione ±1%), rapporto di regolazione del carico (apporto termico massimo/minimo ≥3:1), analisi della composizione dei gas di combustione (CO≤300ppm, NOx≤50ppm).
• Rilevamento del doppio circuito acqua di riscaldamento/acqua calda sanitaria: portata acqua di riscaldamento 0-30 l/min (precisione 1%), portata acqua bagno 0-20 l/min (precisione 0,5%), adattato ai requisiti del test a doppio circuito GB 25034 Clausola 6.5.1.
• Prestazioni di sicurezza: rilevamento della tenuta dell'aria (1,5 volte la pressione di esercizio per 15 min, perdite ≤0,01 L/h), tempo di risposta della valvola del gas (apertura/chiusura ≤50 ms), protezione dal surriscaldamento (spegnimento automatico a 95 °C).
• Sicurezza elettrica: resistenza di terra ≤0,1Ω, tensione di tenuta all'isolamento 1800 Vdc/1 min, in linea con i requisiti di compatibilità elettromagnetica EN 61326-1.
• Interfaccia operativa: touch screen di livello industriale da 12 pollici (interruttore cinese e inglese) con 8 modelli di test principali integrati (come elementi completi di certificazione CE, test di efficienza energetica Energy Star), processo di avvio con un clic, tempo di impostazione dei parametri ridotto del 50%.
• Gestione dei dati: il disco rigido a stato solido da 128 G genera automaticamente report PDF (inclusi grafici di controllo SPC e determinazione della classe di efficienza energetica), supporta l'esportazione tramite USB/Ethernet e il docking del sistema MES e il periodo di tracciabilità dei dati arriva fino a 10 anni.
• Serraggio rapido: il morsetto pneumatico a sgancio rapido completa la sostituzione dell'interfaccia DN20-DN50 in 5 minuti ed è compatibile con caldaie a parete/a pavimento di marche come Navien e Vaillant.

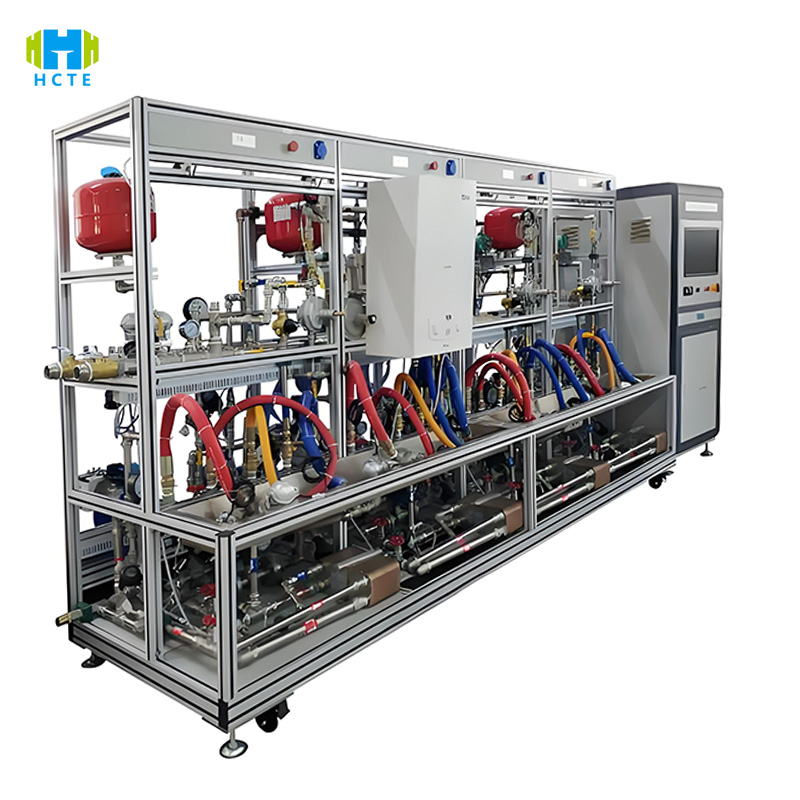

• Parallelo multi-stazione: test standard indipendente a 6 stazioni (opzionale a 12 stazioni), efficienza di rilevamento aumentata dell'80%, supporto completo dei requisiti di ispezione/campionamento per linee di produzione con una produzione annua di oltre 100.000 unità.

Caratteristiche del prodotto

• Misuratore di portata massica del gas importato dalla Germania (±0,5% FS), sensore di temperatura a resistenza di platino (±0,3℃), calibrato da CNAS, migliore degli standard nazionali
• Modulo indipendente per riscaldamento/acqua del bagno, rilevamento sincrono delle prestazioni del sistema duale, adatto per la verifica delle condizioni di funzionamento di complessi di caldaie murali di fascia alta.
• GB 25034, EN 677, CSA 4.9 e altri 12 standard internazionali integrati, generano automaticamente report di dati richiesti per più certificazioni
• Analisi in tempo reale delle fluttuazioni della curva di combustione, identificazione di 8 tipi di guasti come l'inceppamento della valvola del gas e la formazione di calcare nello scambiatore di calore, con una precisione diagnostica >98%
• Modulo gas/acqua rimovibile, supporta una rapida commutazione tra gas naturale/gas liquefatto e si adatta alle differenze nelle fonti di gas nel mercato globale

Standard di riferimento internazionali

• GB 25034-2020 "Caldaia ad acqua calda a gas" Articolo 6.5: Prova di efficienza termica; Articolo 6.6: Prova di tenuta all'aria e dei dispositivi di sicurezza.
• EN 677:2018 "Norma di efficienza energetica per caldaie a gas" Appendice A: Metodo di calcolo dell'efficienza termica; Appendice B: Prova di consumo energetico in standby (≤1W).
• CSA 4.9-19 "Norma di sicurezza per apparecchiature di riscaldamento a gas" Articolo 7: Prova di prestazione della combustione; Articolo 10: Verifica dei dispositivi di controllo automatico della sicurezza.
• EN 61326-1:2013 "Requisiti di compatibilità elettromagnetica per apparecchiature elettriche di misura, controllo e uso di laboratorio" Sezione 4: Limiti di interferenza a radiofrequenza (Classe B); Sezione 5: Immunità alle scariche elettrostatiche.
• ISO 9001:2015 "Sistema di gestione per la qualità" Articolo 7.1.5: Monitoraggio dei requisiti di taratura e tracciabilità dei dati delle apparecchiature.

Oggetti di prova ed elementi di prova

Oggetti di prova principali:

• Stufa a gas per riscaldamento domestico da parete (18-30 kW).
• Caldaia a gas da pavimento (30-40 kW).
• Forno di riscaldamento modulare commerciale (richiesto modulo ad alta tensione opzionale).

Elementi del test principale

• Prestazioni termiche: efficienza termica, rapporto di adeguamento del carico, composizione dei gas di combustione (CO/NOx), tasso di perdita di calore.
• Valutazione dell'efficienza energetica: consumo energetico in standby (Energy Star ≤1W), efficienza di erogazione dell'acqua calda, efficienza a carico parziale (requisiti EN 677).
• Prestazioni di sicurezza: tenuta all'aria, perdite della valvola del gas, tempo di risposta alla protezione da spegnimento di fiamma (≤30 s), temperatura di protezione dal surriscaldamento (95℃±2℃).
• Affidabilità: test di 1000 cicli di avvio-arresto, simulazione di incrostazioni d'acqua (durezza 1000 ppm in funzione per 500 ore), resistenza alle vibrazioni (10-50 Hz).
• Adattabilità ambientale: avviamento a bassa pressione (85% della pressione nominale), test di combustione ad alta quota (0-3000 m), avviamento a bassa temperatura (avviamento a freddo a 5 °C).
• Prestazioni elettriche: resistenza di terra, tensione di tenuta dell'isolamento, compatibilità elettromagnetica (disturbo irradiato ≤40dBμV/m).
