Apparecchiatura di prova completa per prestazioni di forni elettrici con algoritmo PID IEC60335 e doppia termocoppia di calibrazione

Apparecchiatura di prova completa per prestazioni di forni elettrici con algoritmo PID IEC60335 e doppia termocoppia di calibrazione

Introduzione al prodotto

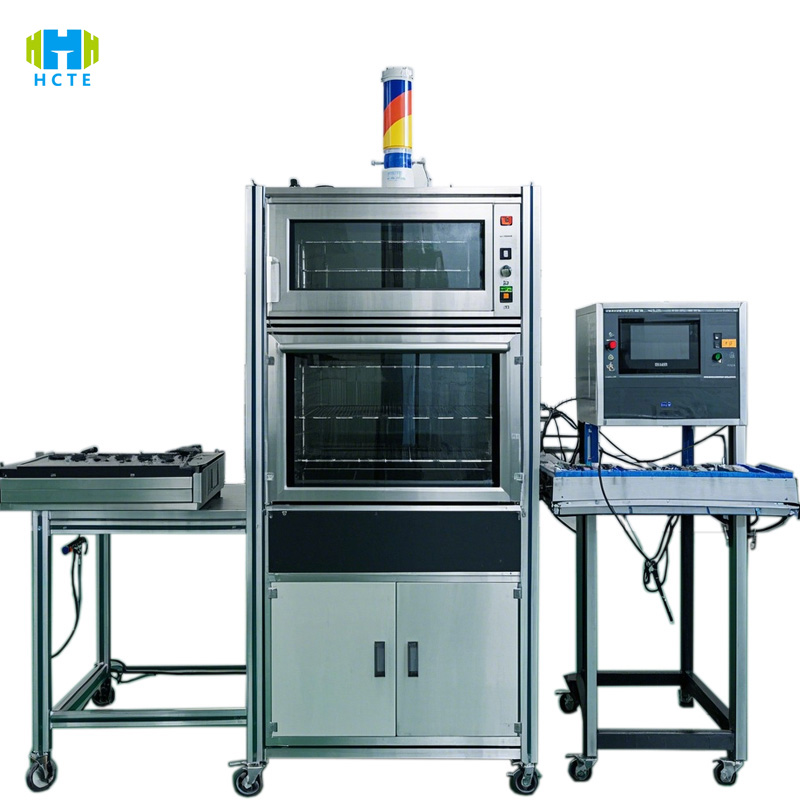

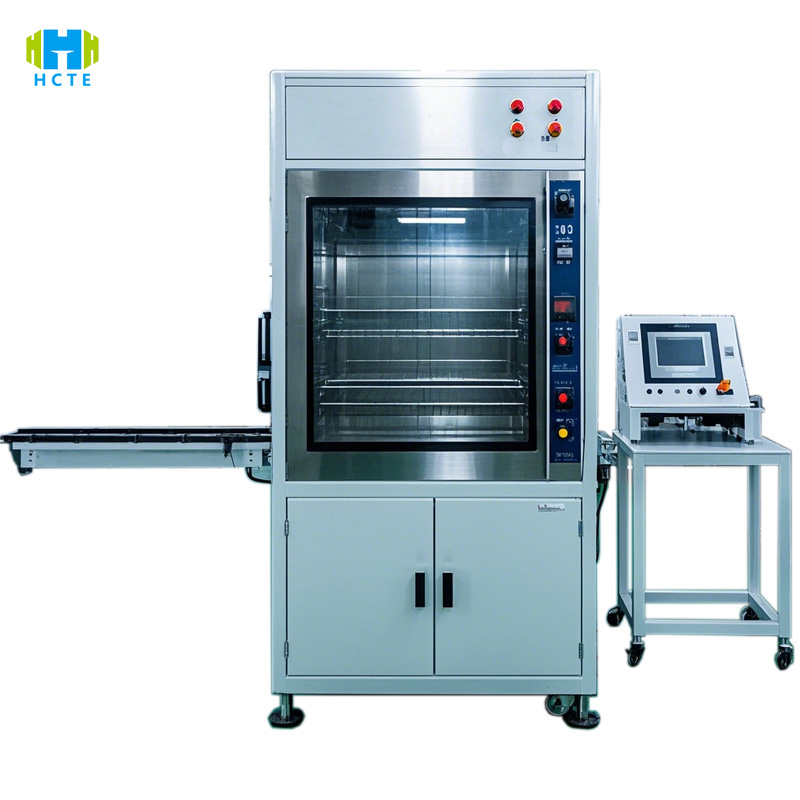

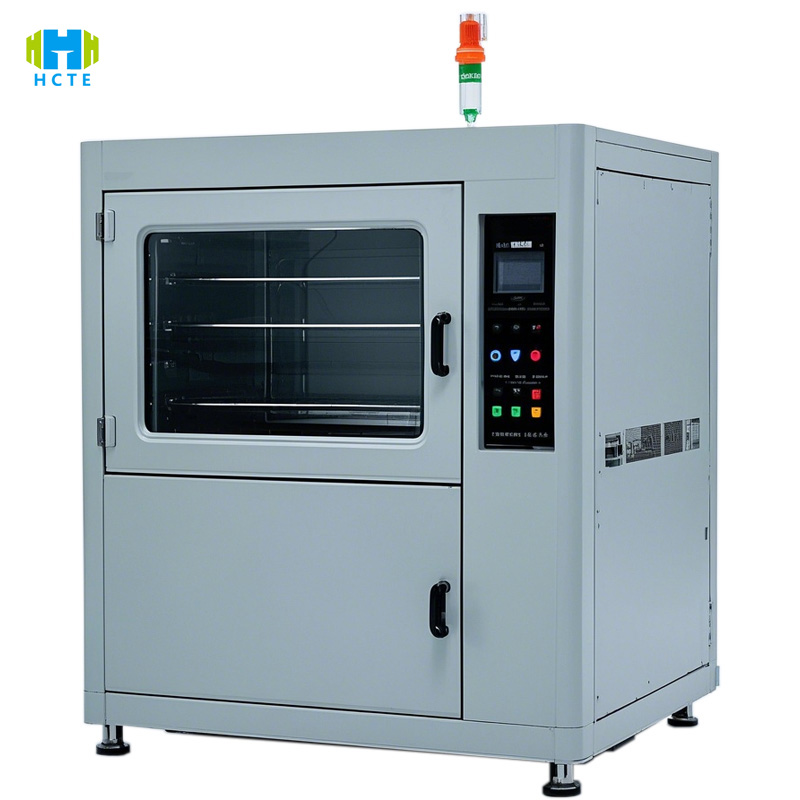

HJ-HAPT-001 utilizza un sistema di controllo della temperatura ad alta precisione e moduli di rilevamento multidimensionali per ottenere una valutazione completa delle prestazioni dei forni elettrici:

1. Test delle prestazioni con scenario completo: supporta l'uniformità della temperatura (errore ≤±1,5℃), l'efficienza termica (risoluzione 0,1%), i test di aumento della temperatura a vuoto/carico (velocità regolabile 0-20℃/min) per forni domestici da incasso, forni verticali e forni commerciali (volume 5-100 L), coprendo gli indicatori principali richiesti dagli standard GB/IEC.
2. Sistema di misurazione e controllo intelligente: touch screen a colori da 7 pollici (commutazione in cinese e inglese), impostazione con un clic dei piani di prova (come isolamento continuo a 300°C, shock periodici caldi e freddi), collegamento del sistema di controllo PLC, regolazione del servomotore della potenza di riscaldamento (0-20 kW), sensore di temperatura (precisione ±0,3°C), feedback in tempo reale dei dati dei punti della cavità per evitare errori di funzionamento manuale.
3. Doppia verifica di sicurezza ed efficienza energetica: protezione dalle perdite integrata (tempo di risposta < 0,1 s), fusibile di sovratemperatura (spegnimento automatico a 350 °C) e modulo di rilevamento della tenuta della guarnizione della porta, registrando al contempo il consumo energetico in standby di 24 ore (precisione 0,01 kWh), supportando la raccolta dati per la certificazione del livello di efficienza energetica (come la direttiva ERP dell'UE).
4. Tracciabilità dei dati: la memoria integrata da 32 GB genera automaticamente la curva temperatura-tempo, lo spettro delle fluttuazioni di potenza, il registro degli allarmi anomali, supporta l'esportazione USB/Ethernet e l'analisi del software del computer host (genera un rapporto di prova in formato PDF), soddisfacendo i requisiti di tracciabilità della qualità ISO 9001.

Caratteristiche del prodotto

Tecnologia di controllo della temperatura ad alta precisione

• Adottando l'algoritmo PID + calibrazione della doppia termocoppia (misurazione della temperatura in 3 punti nella parte anteriore/centrale/posteriore della cavità), stabilità della temperatura ≤±0,5℃ (senza carico), uniformità ≤±2% (con carico), in linea con i requisiti del test di aumento della temperatura della clausola 11 della norma IEC 60335-2-9.
• La velocità di riscaldamento è regolabile da 0 a 20°C/min, supportando un rapido aumento della temperatura (simulando la modalità di cottura rapida) e un controllo della temperatura graduale (verificando la precisione del termostato) e adattandosi ai requisiti di prova dei diversi tipi di forno.

Test paralleli multi-stazione

• Camere standard indipendenti da 2 a 6 stazioni (espandibili opzionalmente a 10 stazioni), ciascuna stazione può impostare in modo indipendente la temperatura, la potenza di carico (0-15 kW) e la durata del test (0-24 ore), migliorando l'efficienza dei test in lotti di oltre il 50%.
• Le stazioni sono isolate mediante lana di roccia isolante termicamente (conduttività termica ≤0,04 W/m・K) per evitare interferenze termiche e garantire che i dati di prova di una singola stazione siano indipendenti e accurati.

Capacità di test di progetto completo

• Test delle prestazioni: uniformità di distribuzione del calore, tempo di recupero della temperatura, consumo energetico massimo (precisione ±0,5%).
• Test di sicurezza: resistenza di terra (risoluzione 0,1 mΩ), tensione di tenuta (1800 V CC/1 min), perdite della guarnizione della porta (rilevamento tramite metodo fumo).
• Valutazione dell'efficienza energetica: consumo energetico in standby, consumo energetico del ciclo di cottura (supporta la certificazione di efficienza energetica UE A+++).

Progettazione della protezione di sicurezza

• Finestra di osservazione in vetro temperato a doppio strato (tasso di isolamento 95%), temperatura dell'involucro della cavità ≤50℃ (test di aumento della temperatura superficiale), dotata di pulsante di arresto di emergenza e interruttore di protezione da sovraccarico, in linea con i requisiti di sicurezza elettrica GB 4706.1 Clausola 16.
• Diagnosi automatica dei guasti: allarme in tempo reale per tubo di riscaldamento anomalo (fluttuazione di corrente >5%), arresto della ventola (la velocità di aumento della temperatura diminuisce improvvisamente), riduzione delle perdite delle apparecchiature.

Standard di riferimento internazionale

• GB 4706.1-2005: Requisiti generali di sicurezza per elettrodomestici e apparecchi elettrici simili (Clausola 11 prova di aumento della temperatura; Clausola 16 isolamento elettrico).
• IEC 60335-2-9:2014: Sicurezza degli apparecchi elettrici d'uso domestico e similare Parte 2-9: Norme particolari per grill, forni e apparecchi similari (Clausola 11 Aumento normale della temperatura; Clausola 15 Resistenza all'umidità).
• GB/T 20835-2007: Metodi di prova per le prestazioni dei forni elettrici (Clausola 5 Uniformità della temperatura; Clausola 6 Efficienza termica).
• Direttiva ERP UE: Direttiva UE sull'efficienza energetica (Metodi di prova per il consumo energetico in standby e l'efficienza di cottura dei forni).
• UL 197-2019: norma di sicurezza americana per forni elettrici (Clausola 7 Protezione contro il surriscaldamento; Clausola 10 Continuità di terra).

Utilizzo del prodotto

• Produzione di forni: ispezione completa/ispezione a campione della linea di produzione (ad esempio, precisione del controllo della temperatura dei forni da incasso, uniformità della distribuzione del calore dei forni commerciali) per garantire che i prodotti spediti siano conformi agli standard GB/IEC/UL.
• Agenzie di certificazione e controllo qualità: forniscono i rapporti di prova richiesti per la certificazione CE, CCC ed ETL e supportano l'analisi dei difetti di sicurezza (come il rischio di cortocircuito del tubo di riscaldamento e il rilevamento di guasti alla guarnizione della porta).
• E-commerce e proprietari di marchi: verificare l'autenticità dei parametri promozionali dei prodotti (ad esempio "30 minuti per riscaldare fino a 250 °C") e fornire supporto dati per etichette di efficienza energetica e tabelle dei parametri prestazionali.
• Istituti di ricerca scientifica: test dell'effetto di isolamento termico di nuovi materiali isolanti (come gli aerogel) e studi comparativi dell'efficienza delle tecnologie di riscaldamento a risparmio energetico (come il riscaldamento a infrarossi).

Parametri tecnici

Oggetti di prova ed elementi di prova

Oggetti di prova:

Forni domestici (da incasso, verticali, da tavolo, volume 5-60L)

Forni commerciali (forni per pizza, forni per pane, volume 60-100L)

Forni per usi speciali (forni antideflagranti, forni da laboratorio ad alta temperatura)

Elementi del test:

Prestazioni di temperatura:

Curva di aumento della temperatura senza carico/carico (tempo richiesto dalla temperatura ambiente a 300℃, precisione ±1 s)

Uniformità della temperatura della cavità (differenza di temperatura tra anteriore/centrale/posteriore 3 punti ≤±1,5℃)

Tempo di ripristino della temperatura (tempo per tornare alla temperatura impostata dopo l'apertura della porta per 30 secondi)

Consumo energetico ed efficienza energetica:

Potenza in standby (risoluzione 0,1 W, in linea con i requisiti ≤0,5 W delle istruzioni ERP)

Consumo energetico del ciclo di cottura (ad esempio consumo di kWh in modalità toast)

Calcolo dell'efficienza termica (rapporto tra potenza in ingresso e potenza termica effettiva, precisione ±0,5%)

Prestazioni di sicurezza:

Resistenza di terra (≤0,1Ω, GB 4706.1 Clausola 27)

Resistenza di isolamento (≥2 MΩ, test di tensione di tenuta 1800 Vdc senza guasti)

Tenuta della guarnizione della porta (perdita rilevata con metodo del fumo ≤5%)

Durata:

Test di durata del tubo riscaldante (attenuazione di potenza ≤10% dopo 1000 cicli caldi e freddi)

Deriva della precisione del termostato (deviazione della temperatura ≤±1℃ dopo un utilizzo a lungo termine)
