Apparecchiatura di prova per fornelli a gas, test intelligente a 6 stazioni, efficienza termica ±1% IEC 60335

Apparecchiatura di prova per fornelli a gas, test intelligente a 6 stazioni, efficienza termica ±1% IEC 60335

Introduzione al prodotto

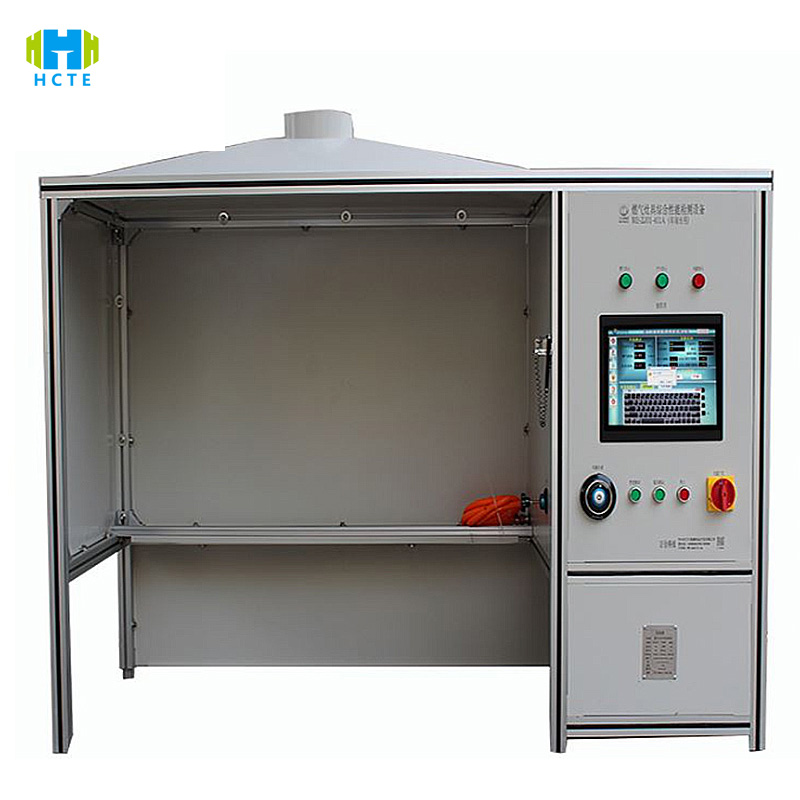

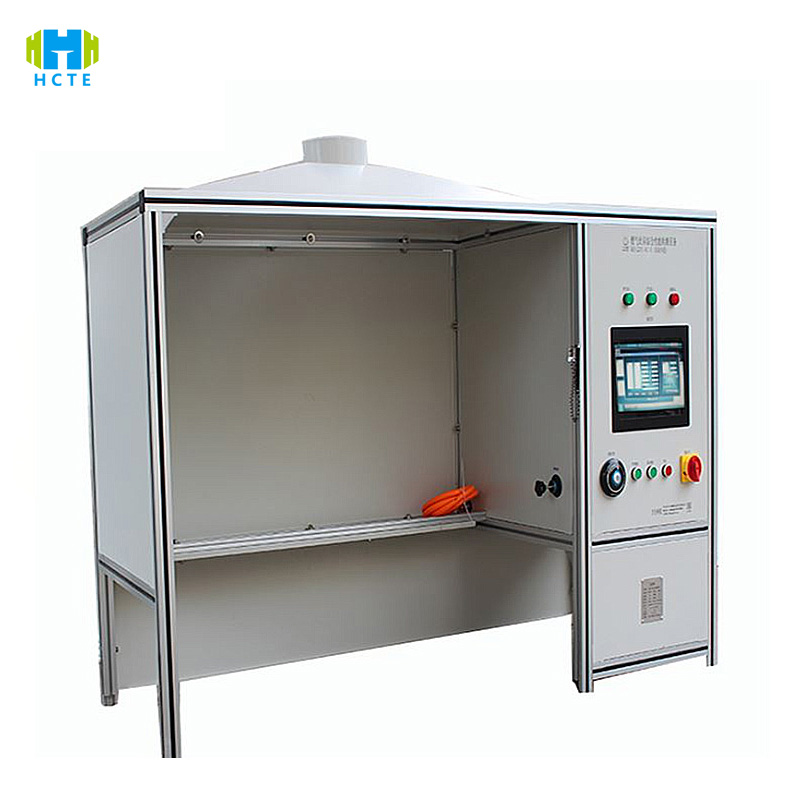

HH-ZJ-507 può verificare con precisione le prestazioni e la sicurezza delle stufe a gas attraverso il rilevamento intelligente multi-stazione e la simulazione completa della scena:

• Rilevamento efficiente multi-stazione: 6 gruppi di stazioni di prova indipendenti (opzionale fino a 12 stazioni), supportano il rilevamento sincrono di stufe da tavolo e integrate, ogni gruppo di stazioni può impostare in modo indipendente il tipo di gas (gas naturale/gas liquefatto/gas artificiale), la pressione (5-30 kPa) e il tempo di prova (0-24 ore) e l'efficienza di rilevamento è migliorata del 50%.
• Sistema di misurazione e controllo intelligente: il touch screen a colori da 10 pollici (interruttore cinese e inglese) avvia il processo di prova con un pulsante, il PLC collega il misuratore di portata massica (precisione ±0,5% FS) e la termocamera a infrarossi, monitoraggio in tempo reale della temperatura della fiamma (risoluzione ±1℃), carico termico (errore ≤2%), emissioni di CO (0-1000 ppm) e altri 30+ parametri.
• Verifica delle prestazioni di sicurezza: monitoraggio integrato delle perdite di gas (precisione 0,01 l/h), tasso di successo dell'accensione automatica (≥99%), dispositivo di protezione contro lo spegnimento della fiamma (interruzione della fonte di gas entro 60 secondi), modulo di prova, in linea con i requisiti di sicurezza GB 16410 Clausola 7.9.1, per evitare rischi quali ritorni di fiamma e perdite di gas.
• Tracciabilità e reporting dei dati: memoria integrata da 128 G, generazione automatica della curva di efficienza termica, grafico dell'andamento delle emissioni di CO, supporto per l'esportazione tramite USB/Ethernet e analisi del software del computer host (compatibile con il formato CSV/PDF), conformità ai requisiti di tracciabilità della qualità ISO 9001 e certificazione CE.

Caratteristiche del prodotto

Piena compatibilità con gli standard

• Supporta GB 16410 (stufe a gas per uso domestico), IEC 60335-2-17 (sicurezza degli elettrodomestici da cucina), EN 30-1 (efficienza energetica delle stufe a gas) e altri 10 standard nazionali ed esteri, che coprono elementi di rilevamento completo di prestazioni termiche, protezione di sicurezza e livello di efficienza energetica.
• Adattabile a vari tipi di gas: gas naturale (12T/10T), gas liquefatto (20Y), gas artificiale (5R/6R); il rapporto accurato è ottenuto tramite il modulo di simulazione della composizione del gas.

Tecnologia di rilevamento ad alta precisione

• Il test di efficienza termica adotta il metodo della doppia termocoppia (misurazione della temperatura prima/dopo la cavità), con una precisione di ±1%, migliore rispetto al requisito della clausola 5.1.1 dello standard nazionale GB 16410 (±2%).
• L'intervallo di pressione del test di tenuta all'aria è 5-30 kPa (risoluzione 0,1 kPa) e la precisione di rilevamento delle perdite è di 0,05 l/h, il che soddisfa i rigorosi requisiti di tenuta della clausola 5.3.2 della norma EN 30-2-3.

Gestione intelligente dei dati

• Il touch screen visualizza in tempo reale le statistiche SPC della singola stazione (come il valore CPK e l'indice di capacità del processo), mentre i dati anomali (come il superamento dello standard di CO) vengono automaticamente contrassegnati in rosso e attivano un allarme acustico e visivo.
• Supporta l'importazione in batch di piani di test (ad esempio parametri di rilevamento corrispondenti ai componenti del gas in diverse regioni), riducendo i tempi di impostazione ripetuta di oltre il 30%.

Design sicuro e facile da usare

• La camera di prova adotta vetro antideflagrante e telaio in acciaio inossidabile (livello di protezione IP54), dotata di un sistema di scarico indipendente (volume d'aria 1500 m³/h) per scaricare rapidamente i gas di scarico di prova.
• Il braccio robotico di accensione automatica (precisione di posizionamento ±1 mm) è adatto a una varietà di strutture di occhielli per stufe e il tempo di sostituzione dell'apparecchio è inferiore a 5 minuti, riducendo gli errori di operazione manuale.

Standard di riferimento internazionali

• GB 16410-2020: Stufe a gas per uso domestico (Clausola 5.1 Efficienza termica; Clausola 5.3 Tenuta all'aria; Clausola 5.4 Dispositivi di sicurezza).
• IEC 60335-2-17:2017: Apparecchi elettrici d'uso domestico e similare - Sicurezza - Parte 2-17: Norme particolari per cucine, piani cottura, forni ed apparecchi similari (Clausola 11 Prova di aumento della temperatura; Clausola 15 Resistenza all'umidità).
• EN 30-1:2018: Apparecchi a gas - Cucine - Parte 1: Sicurezza e prestazioni (Allegato B calcolo dell'efficienza termica; Allegato C contenuto di CO nei gas di combustione).
• ANSI Z21.1-2020: Norma nazionale americana per apparecchi a gas (Clausola 8 prestazioni di combustione; Clausola 10 controllo di sicurezza).
• CSA 2.1-19: Apparecchi di cottura a gas (Clausola 9 prestazioni di accensione; Clausola 12 protezione contro lo spegnimento della fiamma).

Utilizzo del prodotto

• Produzione di cucine: ispezione completa/ispezione a campione della linea di produzione (ad esempio, coerenza del carico termico delle cucine da incasso, tasso di successo dell'accensione delle cucine da tavolo) per garantire che i prodotti spediti siano conformi agli standard GB/IEC.
• Ente di certificazione e controllo qualità: fornisce i rapporti di prova richiesti per la certificazione CE, CCC e UL e supporta l'analisi dei difetti, ad esempio il superamento dello standard di CO e l'efficienza termica non conforme allo standard.
• E-commerce e proprietari di marchi: verificare i parametri di promozione dei prodotti (come l'autenticità di "efficienza termica ≥ 63%") e fornire supporto dati per etichette di efficienza energetica e certificazione di sicurezza.
• Istituti di ricerca scientifica: test di efficienza di combustione di nuovi progetti di bruciatori, studi comparativi di tecnologie a basse emissioni di CO (come la combustione completamente premiscelata rispetto alla combustione atmosferica).

Parametri tecnici

Oggetti di prova ed elementi di prova

Oggetti di prova:

Cucine a gas per uso domestico (da incasso, da tavolo, integrate)

Stufe a gas commerciali (stufe cinesi, stufe in terracotta)

Forni a gas, scaldabagni a gas (moduli opzionali)

Elementi del test:

Prestazioni termiche:

Carico termico (flusso termico nominale, errore ≤2%)

Efficienza termica (GB 16410 richiede efficienza energetica di primo livello ≥63%)

Stabilità della fiamma (separazione della fiamma, test di ritorno di fiamma)

Prestazioni di sicurezza:

Tenuta all'aria (nessuna perdita a 1,5 volte la pressione nominale)

Dispositivo di protezione contro la rottura della fiamma (tempo di chiusura della valvola ≤60 s, GB 16410 Clausola 5.4.3)

Sicurezza elettrica (resistenza di terra ≤0,1Ω, resistenza di isolamento ≥2MΩ)

Prestazioni in termini di emissioni:

Emissioni di CO (≤0,05%, norma EN 30-1)

Emissioni di NOx (modulo di rilevamento opzionale)

Prestazione:

Tasso di successo dell'accensione (≥9 accensioni riuscite per 10 volte consecutive)

Prova di forza di azionamento (forza manopola/interruttore 1-5 N)
