Introduzione al prodotto

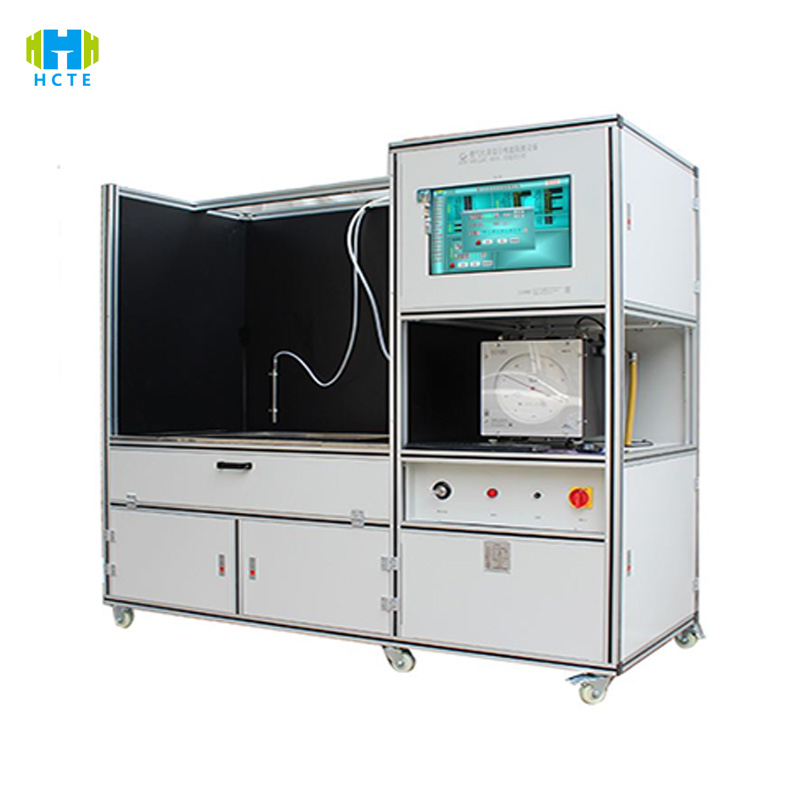

HH-ZJ-507S si concentra sul rilevamento di precisione a livello di laboratorio e realizza un'analisi approfondita delle prestazioni della stufa a gas attraverso tre moduli principali:

▎Capacità di rilevamento delle prestazioni dello scenario completo

Test delle prestazioni termiche:

L'intervallo di carico termico è compreso tra 0 e 5,0 kW (risoluzione 0,01 kW), e supporta stufe a singolo bruciatore, a doppio bruciatore e a più bruciatori. È adatto per fonti di gas naturale (12T/10T) e gas liquefatto (20Y) e la pressione del gas è regolabile tra 500 e 3500 Pa (precisione ±0,5% FS).

Test del livello di efficienza energetica (livello 1-3): efficienza di combustione ≥63% (livello 3) a ≥69% (livello 1), il calcolo dell'efficienza termica è conforme ai requisiti della clausola 6.5.2 della norma GB 16410, con una risoluzione dello 0,1%.

Sicurezza e affidabilità:

Tempo di risposta alla protezione contro i guasti di fiamma ≤60 s (EN 30-1 clausola 7.2.3), rilevamento della tenuta all'aria (1,5 volte la pressione di esercizio per 30 min, perdita ≤0,01 L/h).

Sicurezza elettrica: resistenza di messa a terra ≤0,1Ω, tensione di tenuta all'isolamento 1800 Vdc/1 min, adattata ai requisiti anti-scossa elettrica IEC 60335-2-37.

▎Matrice di sensori ad alta precisione

Modulo di rilevamento del nucleo:

Misuratore di portata massica del gas (±0,5% FS): intervallo 0-5 m³/h, monitoraggio in tempo reale delle fluttuazioni della portata del gas (risoluzione 0,01 m³/h).

Sensore di flusso di calore a infrarossi (±1% FS): copre il campo di temperatura 0-100℃, cattura con precisione la distribuzione del calore sulla superficie della stufa e identifica il punto di perdita di efficienza termica.

Analizzatore dei gas di combustione (risoluzione CO/NOx 1 ppm): supporta il rilevamento ambientale GB 16410Clausola 6.5.3, allarme automatico per superamento del limite (CO＞0,05%).

Simulazione ambientale:

Simulazione della pressione del vento 0-1000 Pa (precisione ±1% FS), testa la resistenza al vento della stufa (ad esempio la stabilità della fiamma con una pressione del vento di 800 Pa).

Controllo dell'umidità 10%-95% RH (±1% FS), verifica del tasso di successo dell'accensione in un ambiente umido (≥98%).

▎ Misurazione e controllo intelligenti e gestione dei dati

Funzionamento e analisi:

Il touch screen industriale da 12 pollici (commutazione in cinese e inglese) ha 8 modelli di test integrati (certificazione CCC, efficienza energetica Energy Star, certificazione CE per tutti gli elementi), processo di avvio con un clic e tempo di impostazione dei parametri ridotto del 50%.

Supporta script di test personalizzati (ad esempio la simulazione dell'accensione a una pressione di plateau di 80 kPa), adattati alle esigenze dei test di ricerca e sviluppo in laboratorio.

Tracciabilità dei dati:

L'unità a stato solido da 128 GB registra automaticamente oltre 60 parametri, tra cui carico termico, flusso, composizione dei gas di combustione, e genera report PDF con capitoli CNAS/CMA (inclusi formati di dati certificati UN/ECE).

Supporta l'accoppiamento del protocollo OPC UA con i sistemi di gestione delle informazioni di laboratorio (LIMS), con un periodo di tracciabilità dei dati fino a 15 anni.

Caratteristiche del prodotto

Precisione a livello di laboratorio: ±1% carico termico, ±0,5% precisione di rilevamento dell'efficienza energetica, 1,2 volte migliore rispetto agli standard nazionali, adattato ai severi requisiti delle certificazioni internazionali come UL/CE

Compatibilità standard completa: 12 standard internazionali integrati come GB/EN/CSA, genera automaticamente report multilingue (cinese/inglese/francese/spagnolo), supporta la certificazione globale

Simulazione di condizioni di lavoro estreme: accensione a bassa pressione a 3000 m di altitudine, avvio a bassa temperatura di -10 ℃, test ambientale con elevata umidità relativa dell'85%, che copre scenari di utilizzo globali

Analisi intelligente AI: l'algoritmo di apprendimento automatico identifica 7 tipi di guasti come combustione incompleta e blocco dell'ugello e la precisione dell'avviso di dati anomali è >98%

Design modulare: modulo di pressione del gas/vento a sgancio rapido, completa la commutazione della fonte di gas (gas naturale → gas liquefatto) entro 20 minuti, riducendo i costi di debug

Standard di riferimento internazionali

GB 16410-2020 "Stufe a gas per uso domestico" Clausola 6.5: Metodi di prova del carico termico e dell'efficienza termica; Clausola 7.2: Requisiti del dispositivo di protezione contro lo spegnimento della fiamma.

EN 30-1:2018 "Sicurezza e prestazioni delle stufe a gas per uso domestico" Clausola 5: Prova di prestazione della combustione; Clausola 7: Tempo di risposta del dispositivo di sicurezza.

CSA 1.1-19 "Norma di sicurezza per cucine a gas" Clausola 6: Calcolo dell'efficienza termica; Clausola 9: Pressione e giudizio sulla prova di tenuta all'aria Programma Energy Star "Standard di efficienza energetica delle cucine" Sezione 4: Efficienza termica ≥ 65% (cucina a gas naturale); Sezione 5: Consumo energetico in standby ≤ 1 W.

GB 30720-2014 "Valori limite di efficienza energetica e classi di efficienza energetica delle stufe a gas per uso domestico" Livello 1 di efficienza energetica, efficienza termica ≥ 69% (stufe da tavolo), il processo di rilevamento è conforme alla clausola 5.3.

Oggetti di prova ed elementi di prova

Oggetti di test principali

Cucina a gas per uso domestico con un solo bruciatore (0,5-3,0 kW).

Fornello a gas a due/più fuochi (1,0-5,0 kW).

Cucina a gas da incasso/da tavolo (gas naturale/gas liquefatto).

Elementi del test principale

Prestazioni termiche: carico termico nominale, efficienza termica, deviazione del carico termico (≤±10%), stabilità della fiamma (test di pressione del vento di 800 Pa).

Valutazione dell'efficienza energetica: livello di efficienza energetica (livelli 1-3), consumo energetico in standby, efficienza a carico parziale (ad esempio efficienza ≥60% con carico termico al 50%).

Prestazioni di sicurezza: tenuta all'aria, tempo di risposta alla protezione da estinzione della fiamma (≤60 s), temperatura di protezione dal surriscaldamento (95℃±2℃), resistenza di messa a terra (≤0,1Ω).

Prestazioni ambientali: composizione dei gas di combustione (CO≤0,05%, NOx≤150ppm), concentrazione delle emissioni inquinanti (GB 16410Clausola 6.5.3).

Affidabilità: test di 1000 cicli di accensione (tasso di successo ≥ 99%), simulazione di ostruzione dell'ugello (500 ore di funzionamento con gas di impurità da 50 μm).

Adattabilità ambientale: avviamento a bassa pressione (85% della pressione nominale), test di combustione ad alta quota (0-3000 m), avviamento a bassa temperatura (ambiente -10 °C).
