Introduzione al prodotto

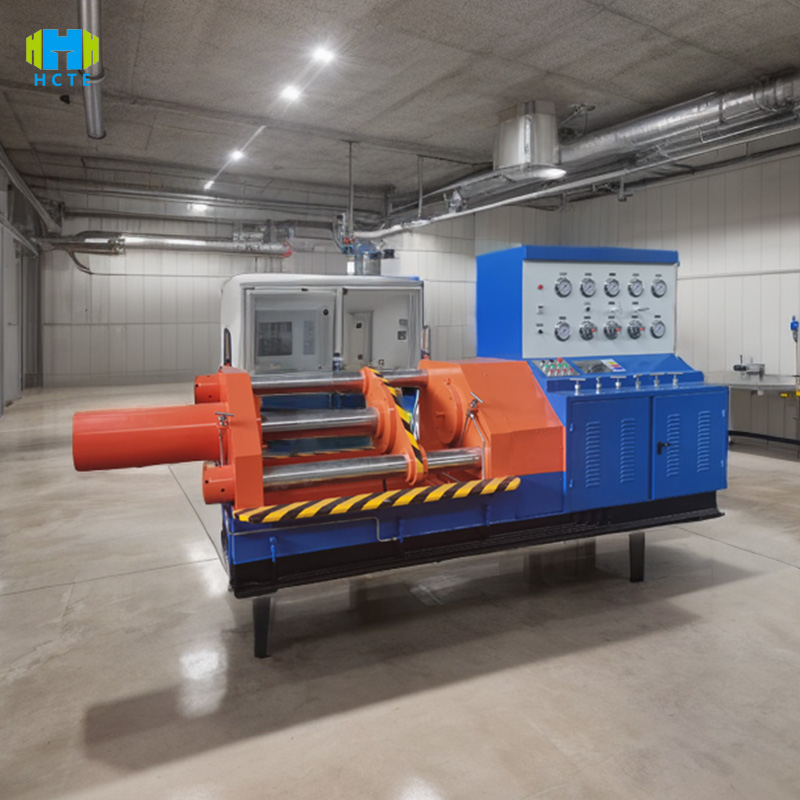

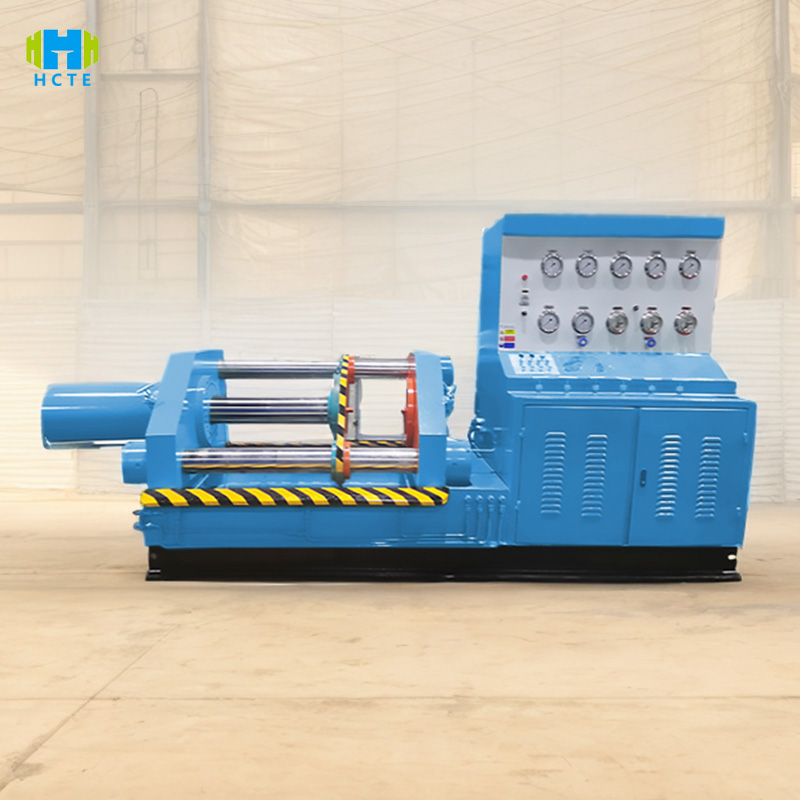

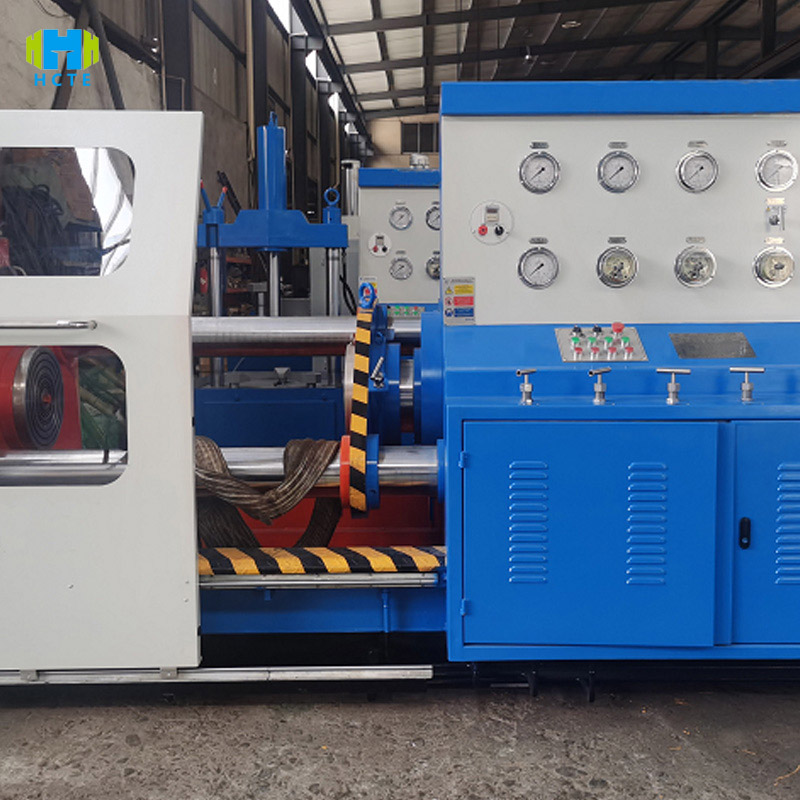

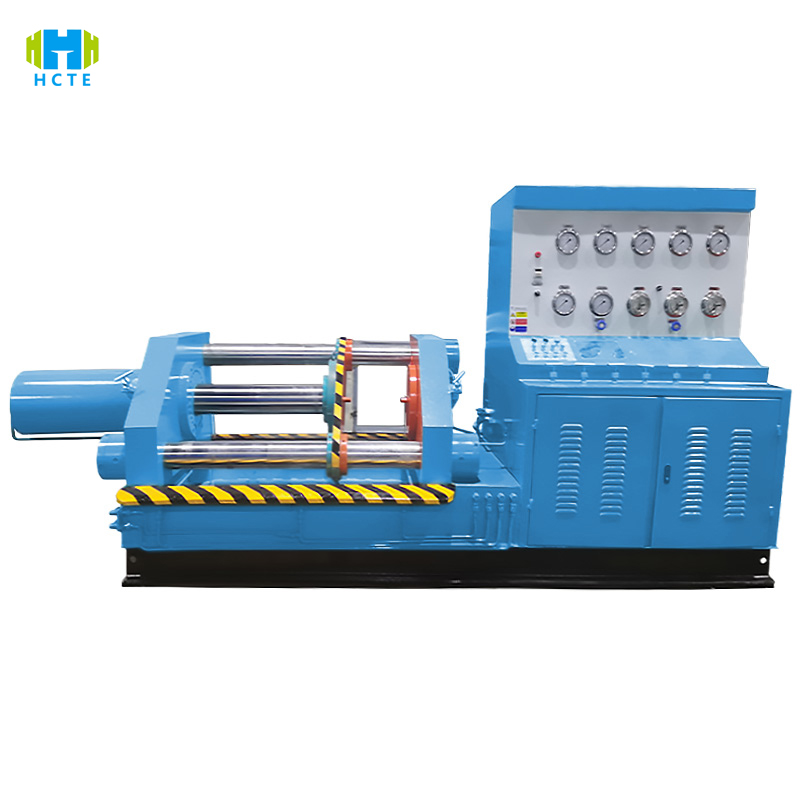

WPT-3 consente un rilevamento efficiente e accurato delle valvole ad alta pressione grazie alla struttura ad alta pressione e al design multi-stazione:

• Tecnologia di tenuta ad alta pressione: pressa idraulica superiore da 500 kN (pressione regolabile 20-500 kN) con dispositivo di centraggio automatico per garantire perdite pari a zero sulla superficie di tenuta della flangia/valvola saldata di testa, risolvere il problema di irregolarità delle sollecitazioni del tradizionale serraggio a pressione laterale ed è adatta per valvole di livello di pressione PN16-PN1000.
• Test parallelo multi-stazione: 4 gruppi di stazioni indipendenti (fino a 8 stazioni opzionali), valvola a saracinesca di supporto, valvola di arresto, valvola di sicurezza per test sincroni, ogni gruppo di stazioni può impostare in modo indipendente la pressione (0-150 MPa), il tempo di mantenimento della pressione (0-300 minuti) e il tipo di mezzo (acqua/gas), efficienza di rilevamento aumentata del 60%.
• Sistema di misurazione e controllo intelligente: il touch screen a colori da 10 pollici (interruttore cinese e inglese) avvia il processo di prova con un pulsante, il PLC collega il servomotore per azionare la pompa a pistone ad alta pressione (risoluzione della pressione 0,1 MPa), visualizzazione in tempo reale della curva di pressione, perdite, dati sulla pressione massima, supporto per l'esportazione dei dati USB/Ethernet.
• Design ridondante di sicurezza: camera ad alta pressione in acciaio inossidabile (resistenza alla pressione 200 MPa) con finestra di osservazione in vetro antideflagrante a doppio strato, sensore di pressione integrato (precisione ±0,3% FS) e monitor delle perdite (precisione 0,05 mL/min), scarico automatico della sovrapressione (110% della pressione impostata), in linea con gli standard di sicurezza elettrica EN 61010-1.

Caratteristiche del prodotto

Compatibilità completa ad alta pressione

• Supporta il test di pressione dell'acqua da 0-150 MPa (standard) e il test di pressione dell'aria da 0-100 MPa (modulo opzionale), adatto per apparecchiature per teste di pozzo API 6A, valvole ad alta pressione di grado nucleare e altre condizioni di lavoro estreme.
• L'intervallo di pressione massima è 20-500 kN. Il feedback in tempo reale del sensore di pressione garantisce che la forza di tenuta sia abbinata dinamicamente alla pressione di prova (ad esempio, applicando automaticamente una pressione massima di 400 kN durante una prova a 100 MPa).

Capacità di rilevamento multidimensionale

• Test di prestazione: resistenza del guscio (1,5 volte la pressione nominale), test di tenuta superiore (1,1 volte la pressione nominale), tenuta del gas (metodo della bolla/metodo del calo di pressione).
• Test speciale: test di stabilità della pressione delle valvole a bassa temperatura (ambiente con azoto liquido a -196℃) e delle valvole ad alta temperatura (aria calda a 350℃) (è necessario un modulo di controllo della temperatura).
• Test di durata: 500 cicli di pressurizzazione, monitoraggio dell'usura della superficie di tenuta (precisione 0,01 mm) e del tasso di decadimento della pressione (≤0,5%).

Gestione intelligente dei dati

• Memoria integrata da 64 GB, registra automaticamente oltre 30 parametri quali pressione massima, pressione di prova, perdite, temperatura ambiente e umidità e supporta il software del computer host per generare report PDF (inclusa la determinazione della conformità allo standard ASME).
• Il touch screen visualizza in tempo reale i grafici statistici SPC delle singole stazioni (come il valore CPK, l'analisi della capacità del processo) e i dati anomali vengono automaticamente contrassegnati in rosso e attivano allarmi acustici e luminosi.

Design di serraggio rapido

• Il dispositivo di sollevamento elettrico (corsa 300 mm) è abbinato a una staffa di regolazione tridimensionale per completare la sostituzione delle valvole DN800 in 10 minuti, con un'efficienza dell'80% superiore rispetto al tradizionale serraggio manuale.
• Il dispositivo universale è compatibile con valvole di collegamento flangiate (RF/RTJ), saldate di testa (BW) e filettate (NPT) per ridurre i costi degli utensili personalizzati.

Standard di riferimento internazionali

• ASME B16.34: Valutazione della pressione della valvola (test di resistenza della clausola 10; test di tenuta della clausola 11).
• API 598: Specifiche per la prova di pressione della valvola (Sezione 4 procedura per la prova di pressione idraulica; Sezione 5 requisiti per la prova di pressione dell'aria).
• GB/T 13927: Prova di pressione delle valvole industriali (prova della calotta 5.2; prova di tenuta 5.3).
• ISO 12266-1: Metodo di prova della durata della valvola (Parte 1 Durata meccanica; Parte 2 Durata della tenuta).
• EN 12266-1: Prova di pressione delle valvole industriali (Allegato A Metodo di misurazione delle perdite).

Utilizzo del prodotto

• Petrolchimico: rilevare la resistenza alla corrosione e la tenuta delle valvole a sfera ad alta pressione e delle valvole di ritegno (come le valvole criogeniche per le condotte GNL).
• Industria nucleare: verificare le prestazioni sismiche delle valvole di sicurezza e delle valvole di isolamento (simulare la stabilità della pressione in condizioni di terremoto).
• Ingegneria delle condotte ad alta pressione: testare nuovamente la resistenza del rivestimento delle valvole a saracinesca PN1000 prima dell'installazione per evitare il rischio di rottura in condizioni di pressione estremamente elevata.
• Ricerca e sviluppo di valvole: test di durata di nuovi materiali di tenuta (come soffietti metallici) per ottimizzare la progettazione di valvole ad alta pressione.

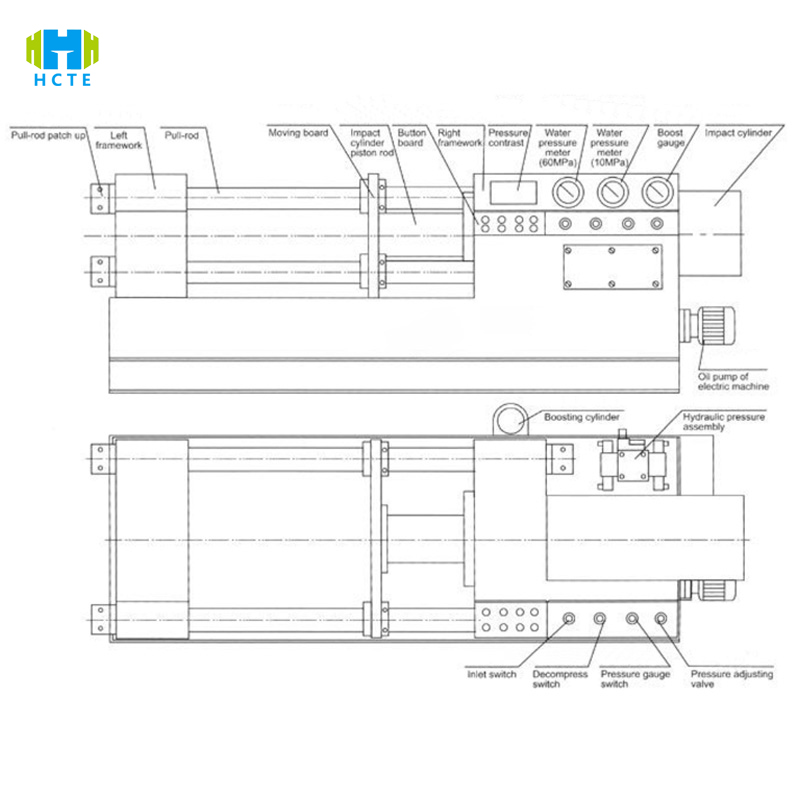

Parametri tecnici

Oggetti di prova e articoli di ispezione

Oggetti di prova:

Valvole flangiate ad alta pressione (valvole a saracinesca, valvole di intercettazione, valvole a sfera, PN ≥ 100)

Valvole saldate di testa (come valvole ad alta temperatura e alta pressione per centrali elettriche)

Valvole di sicurezza filettate (come le valvole di bypass del compressore)

Valvole per condizioni di lavoro speciali (valvole resistenti alla corrosione, agli urti e alle basse temperature)

Articoli da ispezionare:

Prova di resistenza del guscio: 1,5 volte la pressione nominale per 30 minuti, nessuna deformazione, nessuna perdita.

Prova di tenuta:

Tenuta superiore: 1,1 volte la pressione nominale, perdita ≤ 0,1 mL/min (DN50).

Superficie di tenuta: rilevamento tramite metodo a bolle, non vengono generate bolle continue (perdita equivalente ≤ 0,05 mL/min).

Prova di tenuta dell'aria: pressione dell'aria 0,6 MPa, mantenimento della pressione per 60 minuti, calo della pressione ≤ 0,2%.

Prova di adattamento della pressione massima: calcolo della forza di tenuta minima a diverse pressioni di prova (ottimizzazione dell'efficienza di serraggio).

Prova di fatica: 1000 cicli di pressurizzazione, usura della superficie di tenuta ≤ 0,05 mm.
