Banco di prova completo delle prestazioni della pompa dell'acqua ad alta pressione 0-50mpa Iso 9906

Banco di prova completo delle prestazioni della pompa dell'acqua ad alta pressione 0-50mpa Iso 9906

Attrezzatura completa per prove su pompe idrauliche

Introduzione al prodotto

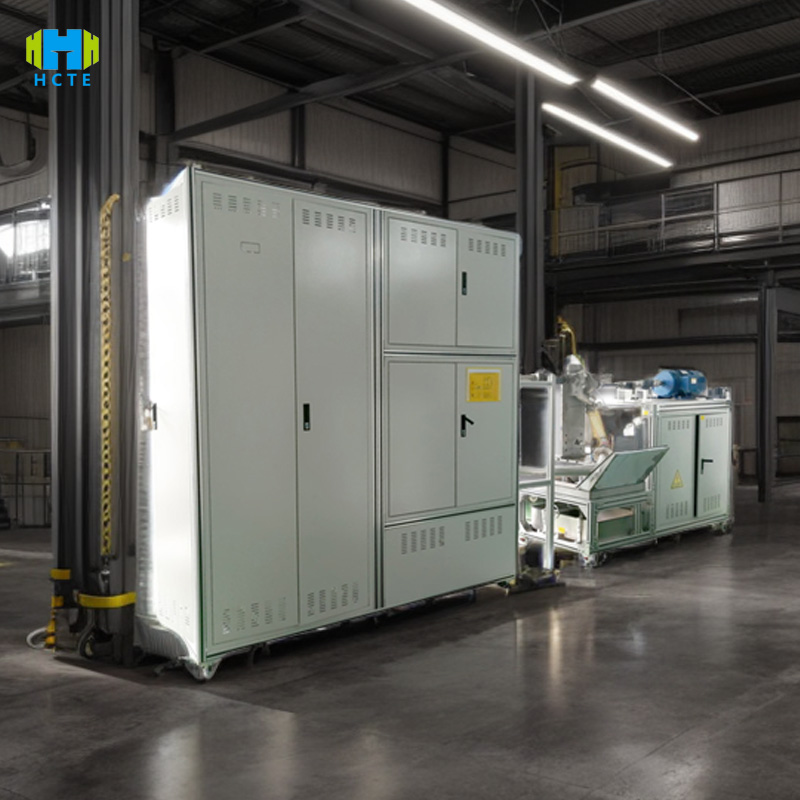

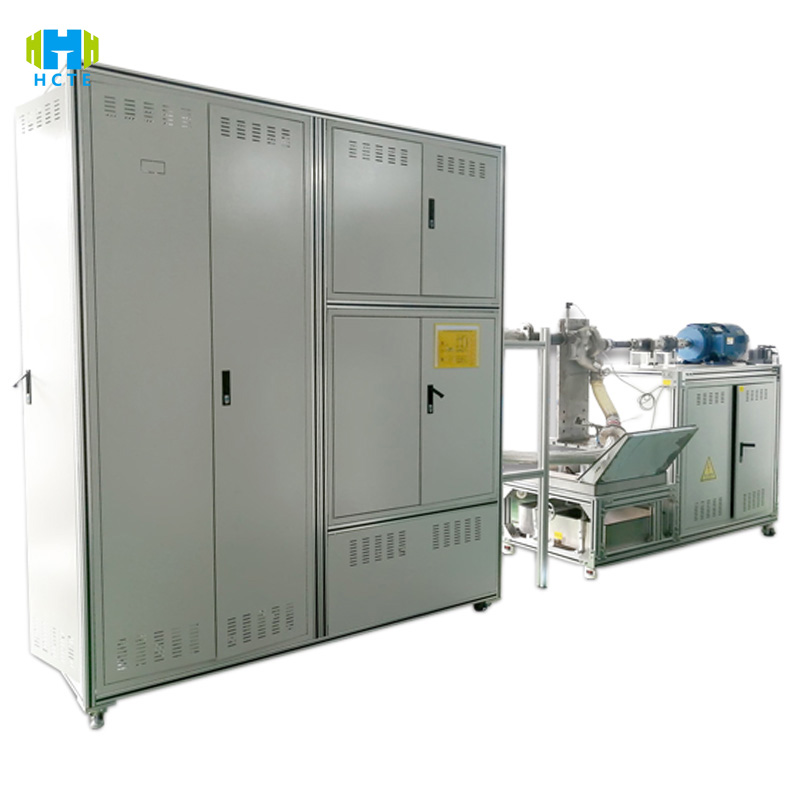

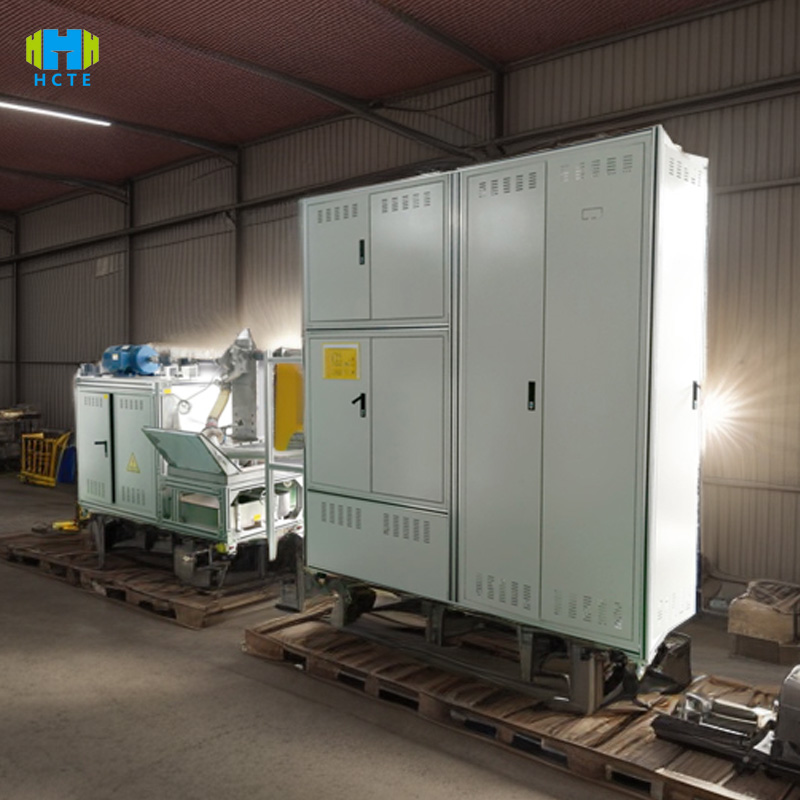

WTP-14 utilizza un sistema di misurazione e controllo ad alta precisione e una simulazione completa dello scenario per ottenere una valutazione accurata delle prestazioni della pompa dell'acqua ad alta pressione:

• Test delle prestazioni a gamma completa: supporta pompe centrifughe, pompe a pistone, pompe a membrana (potenza 0,5-500 kW), prevalenza (precisione ±0,5%), efficienza (risoluzione 0,1%), test NPSH (precisione ±1%), coprendo i requisiti di accuratezza del test di Classe B specificati nella norma ISO 9906.
• Sistema di misurazione e controllo intelligente: touch screen a colori da 12 pollici (interruttore in cinese e inglese), impostazione con un clic degli schemi di prova (come la modalità pressione costante/corrente costante), regolazione della velocità del servomotore tramite collegamento PLC (0-3000 giri/min), sensori ad alta precisione (pressione ±0,2% FS, portata ±0,5% FS), dati di feedback in tempo reale per evitare errori di funzionamento manuale.
• Capacità di rilevamento multidimensionale: accelerometro delle vibrazioni integrato (risoluzione 0,1 m/s²), sensore di rumore (precisione ±1 dB), monitoraggio sincrono della stabilità di funzionamento della pompa; supporta condizioni di alta temperatura (temperatura media 0-150 °C) e test su liquidi corrosivi (acqua di mare/soluzione acida e alcalina) (è richiesto il modulo anticorrosione).
• Tracciabilità dei dati: la memoria integrata da 256 GB genera automaticamente la curva pressione-flusso, lo spettro efficienza-potenza, supporta l'esportazione USB/Ethernet e l'analisi del software del computer host (genera un rapporto di prova in formato PDF), soddisfacendo i requisiti di tracciabilità della qualità ISO 9001 e di certificazione CE.

Caratteristiche del prodotto

Tecnologia di test ad alta precisione

• Adotta un sensore di pressione importato dalla Germania (intervallo 0-100 MPa, precisione ±0,2% FS) e un misuratore di portata elettromagnetico (intervallo di portata 0,1-5000 m³/h, precisione ±0,5% FS), in linea con gli standard di prova ISO 9906:2018 Classe B.
• Precisione del controllo della velocità ±0,1%, supporta l'analisi delle caratteristiche di vibrazione delle pompe idrauliche a velocità critica e si adatta ai requisiti di rilevamento ad alta precisione come quelli dell'energia nucleare e della petrolchimica.

Capacità di test multimodale

• Test delle prestazioni: curva portata-prevalenza, curva efficienza potenza dell'albero, test delle prestazioni di cavitazione (NPSHr).
• Test di resistenza: 1000 ore di funzionamento continuo, monitoraggio delle perdite della guarnizione (precisione 0,01 L/min) e aumento della temperatura del cuscinetto (risoluzione 0,5℃).
• Test di sicurezza: protezione da sovrapressione (spegnimento automatico al 110% della pressione impostata), sovraccarico del motore (allarme fluttuazione di corrente > 5%).

Gestione intelligente dei dati

• Il touch screen visualizza in tempo reale i grafici statistici SPC delle singole stazioni (come il valore CPK, l'indice di capacità del processo), mentre i dati anomali (come il calo dell'efficienza) vengono automaticamente contrassegnati in rosso e attivano allarmi acustici e luminosi.
• Supporta l'importazione in batch di piani di test standard del settore (come il processo di test a tre livelli specificato in GB/T 3216), riducendo i tempi di impostazione dei parametri di oltre il 40%.

Progettazione flessibile e adattabile

• Il dispositivo di cambio rapido (interfaccia flangia DN50-DN600) consente di completare la sostituzione della pompa dell'acqua in 15 minuti ed è adatto per pompe orizzontali/verticali/sommergibili; il sistema del vuoto (grado di vuoto ≤10 kPa) può essere opzionalmente equipaggiato per simulare le condizioni di lavoro delle pompe per pozzi profondi.
• Il sistema di circolazione media (capacità del serbatoio dell'acqua 1000L) supporta test su acqua pulita, acque reflue e olio ed è dotato di un dispositivo di filtraggio delle impurità (precisione 50μm) per prolungare la durata utile dell'apparecchiatura.

Standard di riferimento internazionali

• ISO 9906:2018: Prove di accettazione delle prestazioni idrauliche per pompe (Clausola 5 test di efficienza; Clausola 6 test del margine di cavitazione).
• GB/T 3216-2016: Test di accettazione delle prestazioni idrauliche della pompa dinamica rotativa livello 1, livello 2 e livello 3 (Clausola 5 test di prevalenza; Clausola 6 limite di vibrazioni e rumore).
• API 610:2010: Pompe centrifughe per l'industria petrolifera, petrolchimica e del gas naturale (Clausola 9 Test di integrità meccanica; Clausola 10 Test di prestazione).
• ANSI/HI 1.6-2019: Test di efficienza della pompa (Sezione 4 Metodo di calcolo dell'efficienza; Sezione 5 Incertezza del test).
• IEC 60034-1:2010: Macchine elettriche rotanti - Parte 1: Valori nominali e prestazioni (Clausola 7 Prova di aumento della temperatura; Clausola 8 Determinazione dell'efficienza).

Parametri tecnici

Utilizzo del prodotto

Produzione di pompe: le pompe centrifughe/pompe a pistoni vengono completamente ispezionate prima di lasciare la fabbrica (ad esempio, la consistenza della prevalenza delle pompe multistadio e l'affidabilità della tenuta delle pompe sommergibili) per garantire che i prodotti siano conformi agli standard ISO/API.

Ingegneria idraulica: test di selezione del gruppo di pompe per l'approvvigionamento idrico (ad esempio la valutazione dell'efficienza energetica delle pompe ad alta pressione utilizzate nel progetto di deviazione delle acque da sud a nord) per evitare danni da cavitazione durante il funzionamento.

Industria petrolchimica: verifica della resistenza agli acidi e agli alcali delle pompe resistenti alla corrosione (ad esempio test di compatibilità dei fluidi delle pompe per dispositivi PTA) per garantire la sicurezza in condizioni di lavoro ad alto rischio.

Istituti di ricerca scientifica: test di resistenza ad alta pressione di nuovi materiali per pompe (come materie plastiche rinforzate con fibra di carbonio), studio comparativo dell'efficienza della progettazione di giranti a risparmio energetico.

Oggetti di prova e articoli di ispezione

Oggetti di prova:

Pompe centrifughe (monostadio/multistadio, orizzontali/verticali)

Pompe volumetriche (pompe a pistoni, pompe a membrana, pompe a ingranaggi)

Pompe per condizioni di lavoro speciali (pompe sommergibili, pompe schermate, pompe magnetiche)

Articoli da ispezionare:

1.Parametri di prestazione:

• Prevalenza (curva HQ, precisione ±0,5%)
• Potenza ed efficienza dell'albero (curva P-η, risoluzione 0,1%)
• Margine di aspirazione positivo (NPSHr, ISO 9906 Classe B)

2.Stabilità operativa:

• Accelerazione delle vibrazioni (X/Y/Z a tre vie, ≤2,8 m/s² a 1500 giri/min)
• Decibel di rumore (a una distanza di 1 m, ≤85 dB per la pompa da 55 kW)

3. Durata e sicurezza:

• Perdita di tenuta (tenuta meccanica ≤5 gocce/minuto)
• Aumento della temperatura del motore (avvolgimento dello statore ≤120K, IEC 60034-1)

Test speciali:

• Adattabilità ai supporti ad alta temperatura (funzionamento continuo a 150°C per 24 ore)
• Tolleranza alle particelle (testato con acqua contenente impurità di 50 μm, usura ≤0,05 mm)
