Prova di pressione di tenuta della valvola 300 kN Pressione di tenuta Prova di passaggio completo Gb/T 13927

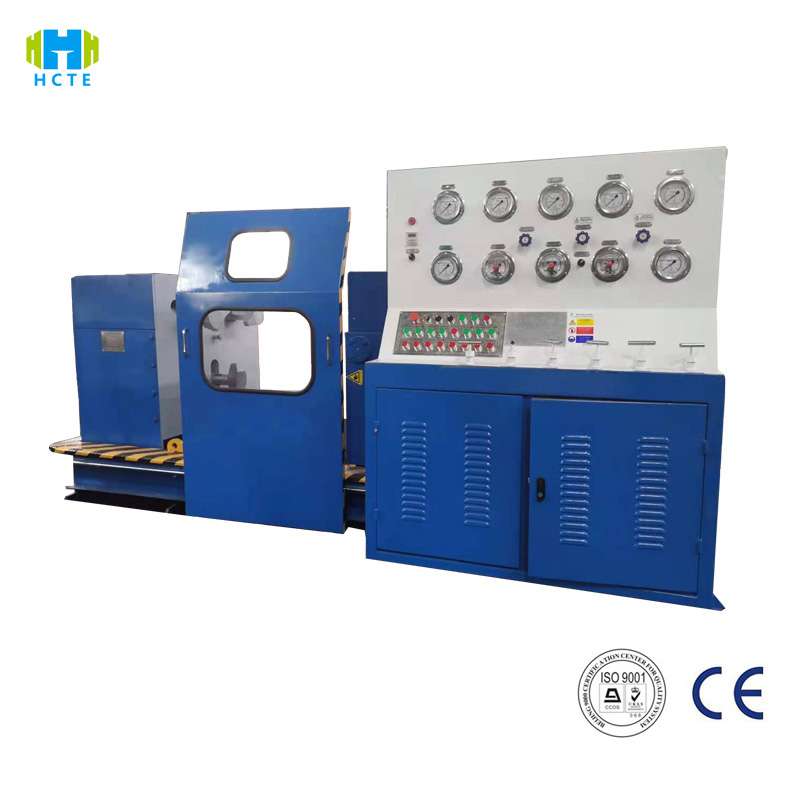

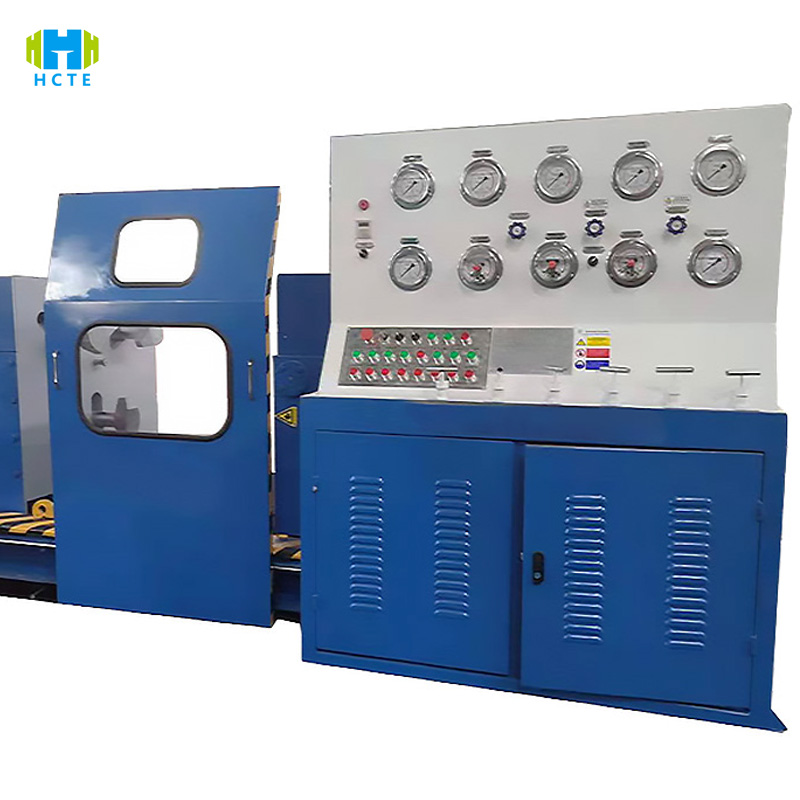

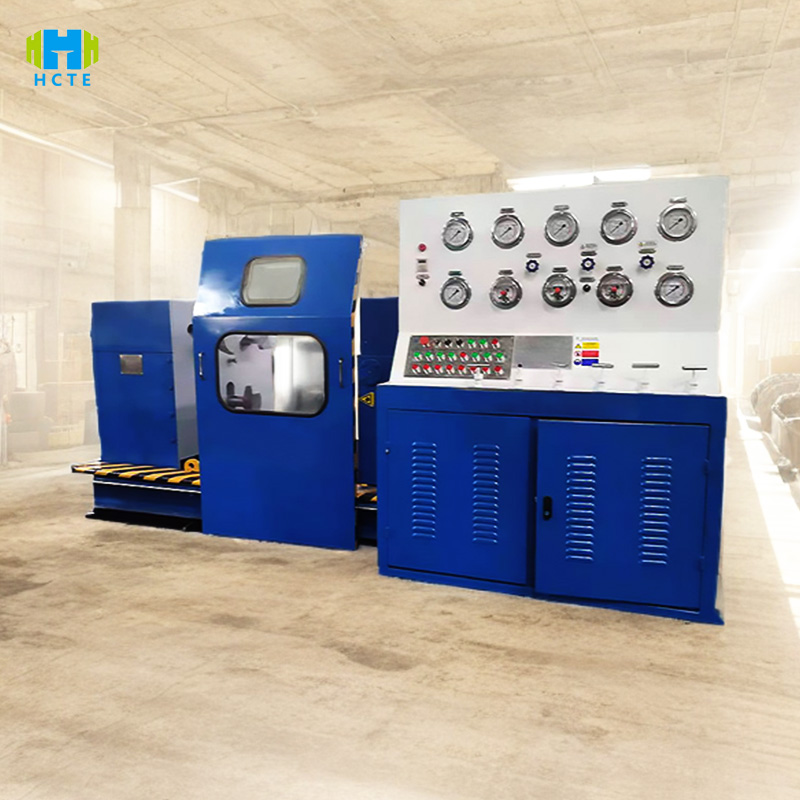

Introduzione al prodotto
WPT-2 raggiunge un'elevata precisione ed efficienza nei test delle valvole grazie ad una struttura di serraggio innovativa e ad una tecnologia di misurazione e controllo intelligente:
- Guarnizione di tenuta: il morsetto idraulico da 300 kN (forza di serraggio regolabile 10-300 kN) è adatto per valvole flangiate/wafer e l'anello di tenuta è realizzato in politetrafluoroetilene resistente all'usura per garantire perdite pari a zero durante il processo di prova e risolvere il problema della tenuta instabile del serraggio manuale tradizionale.
- Copertura completa: test di pressione dell'acqua 0-100 MPa (standard), test di resistenza del guscio di supporto (1,5 PN), test di tenuta (1,1 PN) e test di tenuta all'aria ad alta pressione (modulo gas opzionale), adatto a tutti i tipi di valvole come valvole a saracinesca, valvole a sfera, valvole a farfalla, ecc.
- Misurazione e controllo intelligenti: touch screen a colori da 10 pollici (interruttore in cinese e inglese), impostazione dei parametri di prova con un clic, il servomotore aziona la pompa a pistone per aumentare automaticamente la pressione (velocità regolabile 0-10 MPa/s), stabilità della pressione ≤±0,5% FS, evitando errori di funzionamento manuale.
- Tracciabilità dei dati: memoria integrata da 32 GB, registra automaticamente oltre 50 parametri quali pressione di serraggio, pressione di prova, perdite, tempo di mantenimento della pressione, ecc., supporta l'esportazione dei dati tramite USB/Ethernet e supporta il software per PC per generare report di prova in formato PDF (inclusi curva di pressione, giudizio qualificato), soddisfacendo i requisiti di tracciabilità della qualità ISO 9001.
Caratteristiche del prodotto

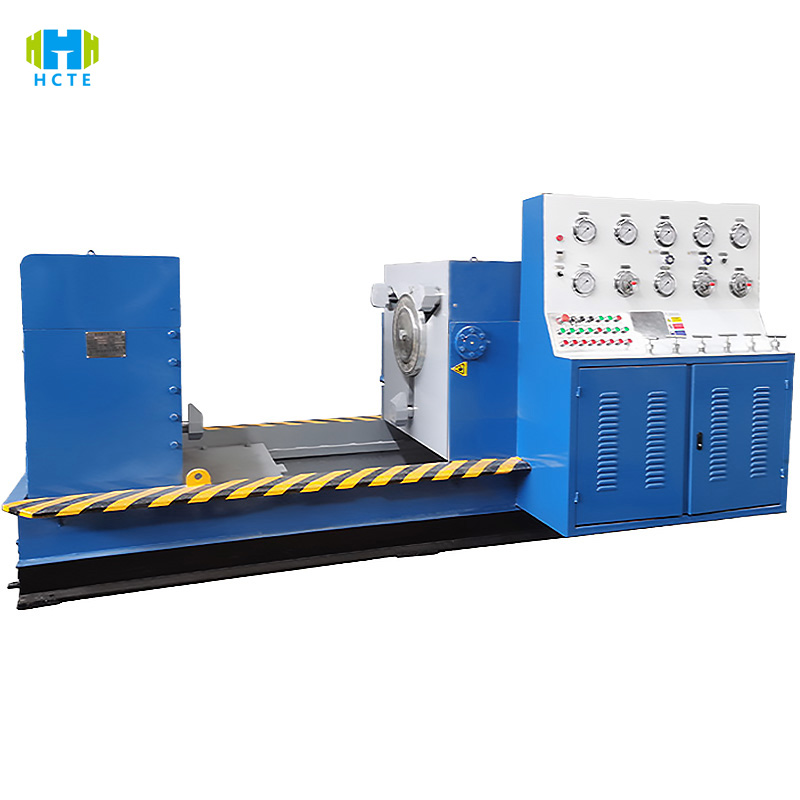

- Design di serraggio efficiente
- Tempo di risposta del serraggio idraulico
- Intervallo di pressione di mantenimento DN50-DN500, compatibile con valvole di livello di pressione PN16-PN100, nessuna necessità di cambiare l'apparecchio e regolazione automatica della corsa di serraggio tramite touch screen.
- Il sensore di pressione è calibrato da CNAS (precisione ±0,3% FS) e la risoluzione del sensore di pressione di serraggio è di 0,1 kN, garantendo che la precisione di rilevamento delle perdite del test di tenuta raggiunga 0,05 mL/min (metodo della bolla).
- Il tempo di mantenimento della pressione può essere impostato liberamente da 0 a 300 minuti e supporta la doppia modalità di rilevamento del metodo di decadimento della pressione (caduta di pressione ≤ 0,3%) e del metodo del peso (conversione delle perdite).

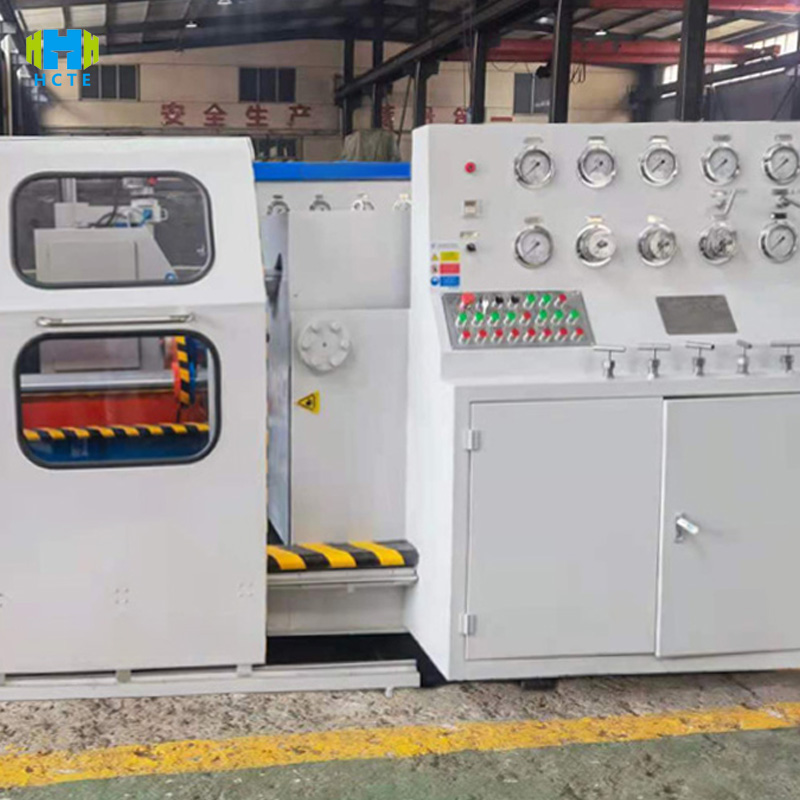

- La cabina antideflagrante in vetro temperato (trasmittanza 95%, resistenza alla pressione 50 MPa) isola l'area di prova e il sensore di rilevamento delle perdite (precisione 0,1 ppm) monitora l'ambiente in tempo reale, si spegne automaticamente ed emette un allarme acustico e luminoso in caso di superamento dello standard.
- La doppia protezione da sovraccarico (valvola di troppo pieno del sistema idraulico + limite superiore della pressione del software), l'avviso automatico di surriscaldamento del motore (＞75℃) e di carenza di acqua nel serbatoio dell'acqua garantiscono un funzionamento sicuro.
- Adattamento flessibile
- Supporta l'installazione di valvole flangiate (RF/RTJ), wafer e filettate, dotate di giunti di conversione universali (DN50-DN500), senza bisogno di utensili personalizzati.
- L'interfaccia di controllo remoto (RS485/Modbus) può essere collegata al sistema MES di fabbrica per realizzare il caricamento automatico e la gestione dei dati di prova.
Standard di riferimento internazionali
- ASME B16.34: Valutazione della pressione della valvola e metodo di prova (pressione di prova del guscio/guarnizione, clausole sul tempo di mantenimento della pressione).
- GB/T 13927: Prova di pressione delle valvole industriali (determinazione delle perdite, requisiti del mezzo di prova).
- API 598: Specifiche per la prova di pressione della valvola (chiarisce l'influenza della temperatura della prova di pressione dell'acqua e della forza di serraggio sui risultati della prova).
- ISO 5208: Prova di tenuta delle valvole industriali (metodo di rilevamento della portata delle perdite di liquido/gas).
Utilizzo del prodotto
- Produzione delle valvole: ispezione completa delle prestazioni di tenuta e della resistenza dell'involucro prima di lasciare la fabbrica per garantire che le valvole PN16-PN100 soddisfino la pressione nominale (ad esempio, ispezione in lotti di valvole a sfera e valvole a farfalla).
- Ingegneria delle condotte: ispezionare nuovamente la tenuta delle valvole prima dell'installazione (ad esempio valvole a saracinesca ad alta pressione per condotte di gas naturale e valvole resistenti alla corrosione chimica) per evitare incidenti dovuti a perdite durante il funzionamento.
- Controllo qualità e certificazione: Fornitura di report di test di terze parti e supporto per test di conformità di valvole quali CE, API, TS, ecc.
- Ricerca e sviluppo scientifico: ricerca sulla resistenza ad alta pressione dei materiali delle valvole (ad esempio analisi della deformazione delle valvole in acciaio inossidabile inferiori a 100 MPa) e test di ottimizzazione della struttura di tenuta.
| Categoria | Dettagli dei parametri |
| Modello | WPT-2 |
| Gamma di forza di serraggio | 10-300 kN (Risoluzione: 0,1 kN) |
| Intervallo di pressione di prova | 0-100 MPa (modulo idraulico, opzionale 0-60 MPa pneumatico) |
| Dimensioni della porta di prova | DN50-DN500 (Connessioni flangiate/wafer/filettate) |
| Sistema di azionamento | Sistema servo idraulico (potenza motore: 11 kW, tempo di risposta: <20 ms) |
| Interfaccia di controllo | Touch screen PLC (10 pollici, risoluzione 1280×800, supporto multilingue) |
| Precisione della pressione | ±0,3%FS (idraulico), ±1%FS (pneumatico) |
| Rilevamento delle perdite | 0,05 ml/min (test idraulico), 0,1 ppm (test pneumatico) |
| Capacità di archiviazione dei dati | Memoria integrata da 32 GB (supporta oltre 20.000 registrazioni di test) |
| Capacità del serbatoio dell'acqua | 300L (acciaio inossidabile, con filtrazione delle impurità) |
| Temperatura di esercizio | 5-45℃ (umidità relativa ≤85%, senza condensa) |
| Livello di rumore | ≤80 dB (stazione idraulica isolata, misurata a 1 m di distanza) |
| Alimentazione elettrica | AC380V±10%, 50Hz, potenza nominale: 22kW |
| Classe di protezione | IP55 (armadio elettrico), IP67 (sensori della camera di prova) |
| Dimensioni | 2500×2000×2200 mm (L×P×A, inclusa la stazione idraulica) |
| Peso | 1200 kg (inclusi elementi di fissaggio e staffa di base) |
| Interfacce di comunicazione | RS485, USB 3.0, Ethernet (supporta il protocollo Modbus/TCP) |
Oggetti di prova e articoli di ispezione
Oggetti di prova:
- Valvole flangiate (valvole a saracinesca, valvole di intercettazione, valvole di ritegno)
- Valvole wafer (valvole a farfalla, valvole a sfera)
- Valvole filettate (piccole valvole per strumenti, valvole di sicurezza)
- Accessori per valvole (filtri, rompifiamma, valvole di sfiato)
Articoli da ispezionare:
- Resistenza alla pressione dell'acqua del guscio (1,5 volte la pressione nominale, nessuna deformazione dopo 30 minuti di mantenimento della pressione)
- Perdita della superficie di tenuta (1,1 volte la pressione nominale, 15 minuti di mantenimento della pressione ≤ valore standard)
- Sigillatura a pressione d'aria (pressione dell'aria 0,6 MPa, 60 minuti di mantenimento della pressione ≤0,5%)
- Tenuta a pressione (test comparativo delle perdite sotto diverse forze di serraggio)
- Prova di durata a fatica (500 cicli di pressurizzazione, analisi delle variazioni di perdita)
