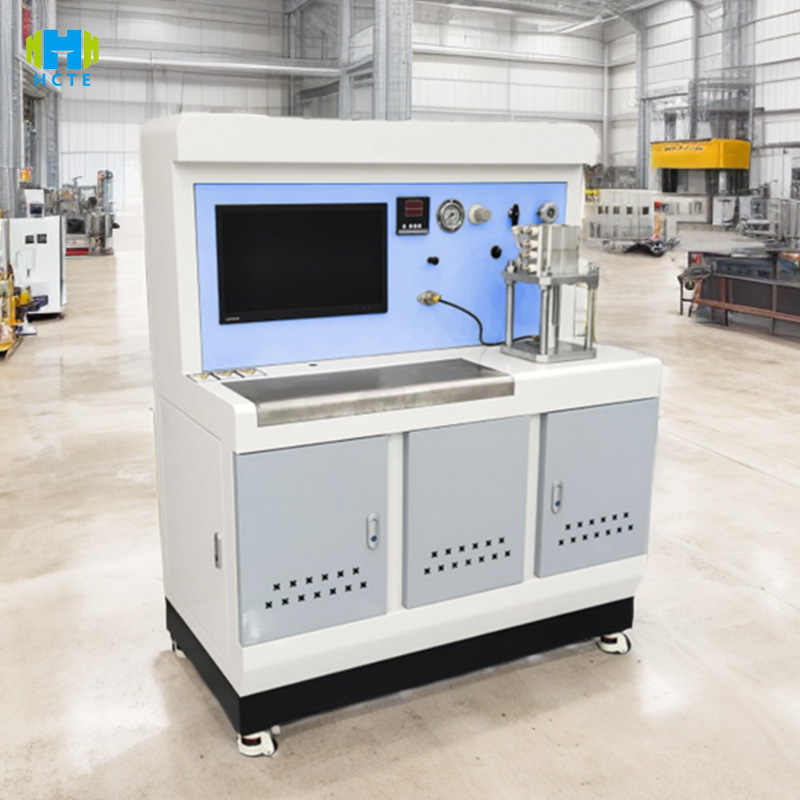

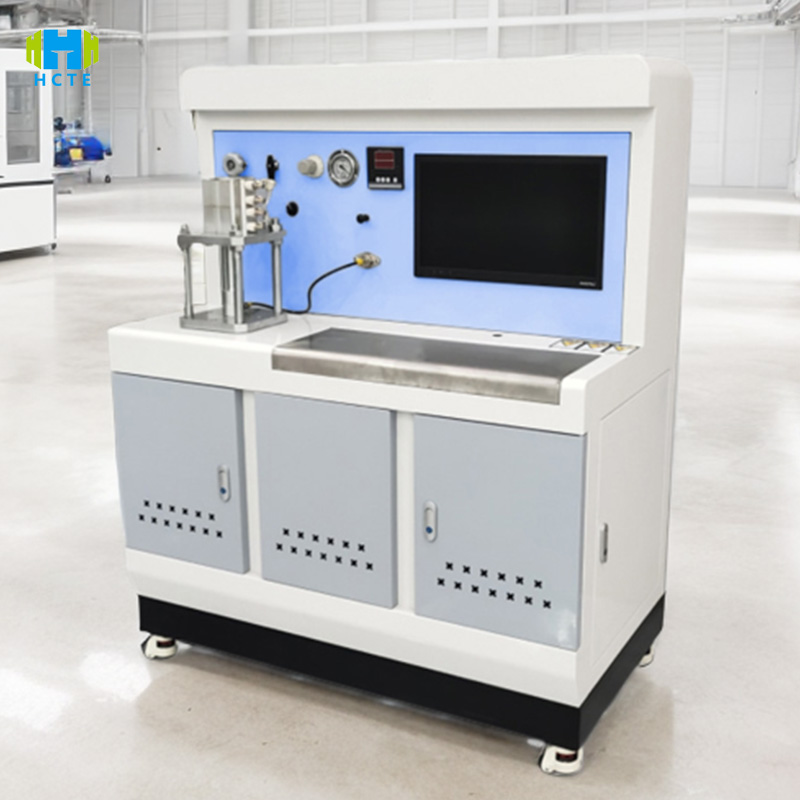

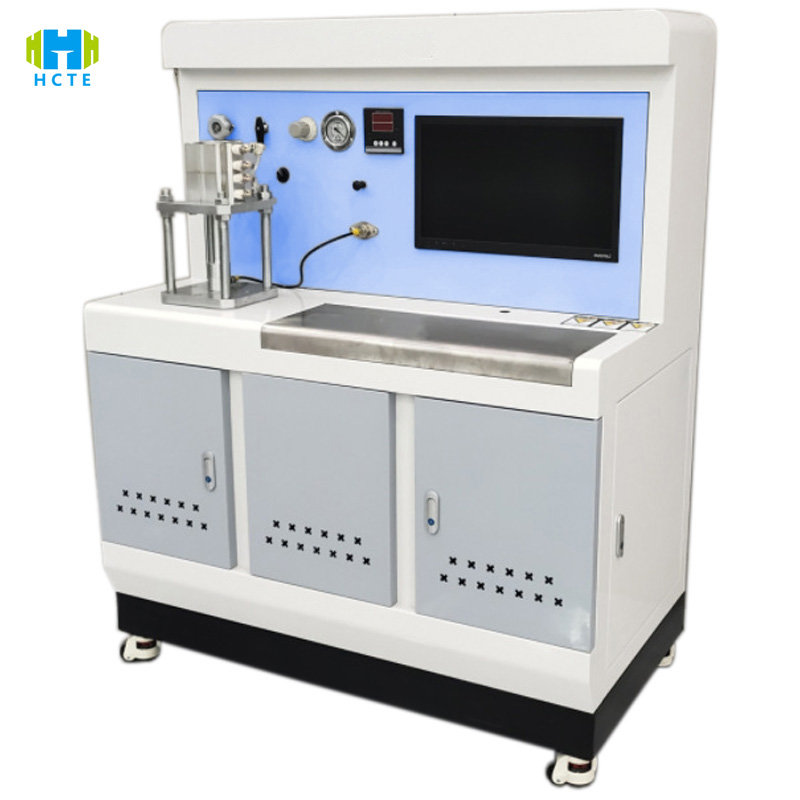

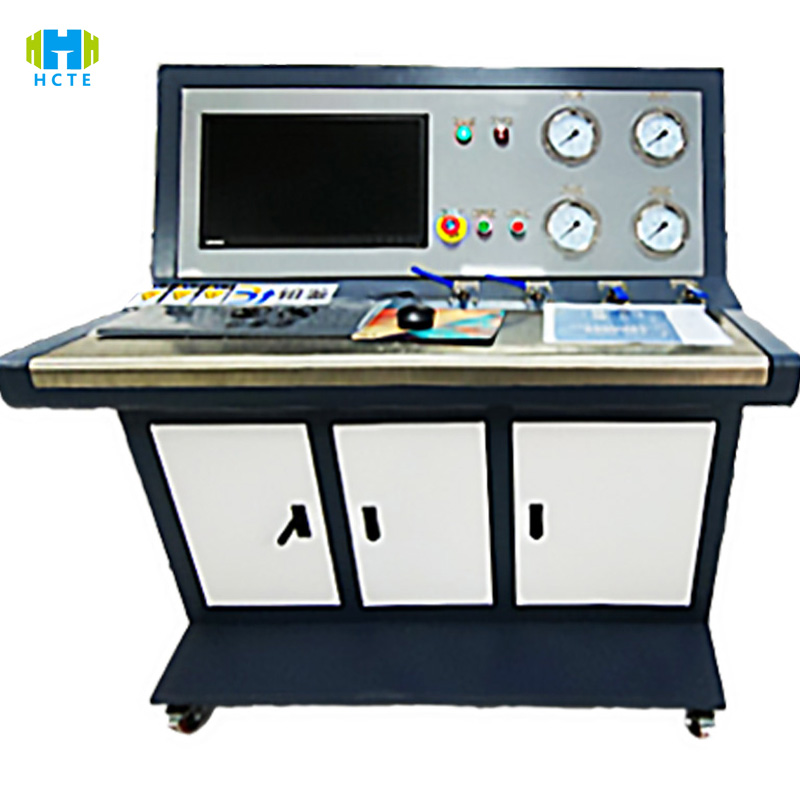

Banco di prova per la durata della valvola dell'acqua, test di ciclo di apertura e chiusura di 100.000, copertura completa della pressione da 0 a 60 MPa

Banco di prova per la durata della valvola dell'acqua, test di ciclo di apertura e chiusura di 100.000, copertura completa della pressione da 0 a 60 MPa

Introduzione al prodotto

WPT-12 utilizza un controllo del ciclo ad alta precisione e una tecnologia di simulazione delle condizioni complete per ottenere una valutazione accurata della durata della valvola dell'acqua:

Copertura completa della gamma di pressione:

• Intervallo di prova della pressione 0-60 MPa (risoluzione 0,1 MPa), adatto per valvole di arresto a bassa pressione (1,6 MPa) e valvole di sicurezza ad alta pressione (60 MPa), supportando la resistenza del guscio (1,5 volte la pressione nominale) e test di tenuta (1,1 volte la pressione nominale).
• Frequenza di apertura e chiusura regolabile da 0 a 30 volte/minuto, simulando carichi di commutazione in diversi scenari, quali condotte dell'acqua di rubinetto e reti di tubazioni industriali, supportando test a impulsi e a ciclo continuo.

Sistema di misurazione e controllo intelligente:

• Schermo touch screen a colori da 10 pollici (interruttore in cinese e inglese), impostazione con un clic dei parametri di prova (numero di cicli, pressione, temperatura del mezzo), meccanismo di apertura e chiusura del servomotore collegato al PLC (precisione di posizionamento ±0,5 mm), raccolta in tempo reale della coppia di esercizio (risoluzione 0,1 N・m), perdite (precisione 0,01 mL/min) e altri 30+ parametri.
• Memoria integrata da 64 GB, genera automaticamente la curva del ciclo di vita (diagramma della relazione tra tempi di apertura e chiusura e perdite), supporta l'esportazione tramite USB/Ethernet e l'analisi del software del computer superiore e soddisfa i requisiti di tracciabilità della qualità ISO 9001.

Progettazione di sicurezza e affidabilità:

• Camera ad alta pressione in acciaio inossidabile (resistenza alla pressione 100 MPa) con finestra di osservazione antideflagrante, doppio sensore di perdite integrato (precisione 0,005 ml/min), scarico automatico della sovrapressione (110% del valore impostato), in conformità con gli standard di sicurezza elettrica EN 61010-1.
• Il sistema intelligente di diagnosi dei guasti identifica in tempo reale 5 guasti tipici, come il guasto della guarnizione e l'inceppamento dello stelo della valvola, con una precisione diagnostica superiore al 95% e genera automaticamente suggerimenti di manutenzione.

Caratteristiche del prodotto

Tutti i tipi di adattamento della valvola dell'acqua

• Compatibile con valvole a saracinesca, valvole di arresto, valvole a sfera, valvole a farfalla, valvole di ritegno (DN15-DN300) e sostituibile in 10 minuti tramite morsetti a sgancio rapido (attacco flangiato/filettato), supportando strutture dritte, angolari e di altro tipo.
• Elevata compatibilità con i fluidi: acqua pulita, acque reflue, olio, liquidi corrosivi (tubazione in acciaio inossidabile 316L opzionale), adatto per prove di durata in diverse condizioni di lavoro.

Test di vita ad alta precisione

• I tempi di apertura e chiusura sono preimpostati da 0 a 1 milione di volte (risoluzione 1 volta) e la precisione di posizionamento del ciclo è pari a ±0,2%, soddisfacendo i requisiti della clausola 9 della norma ISO 5208 "test di durata della tenuta".
• Il sensore di coppia è calibrato da CNAS (precisione ±1%), monitoraggio in tempo reale delle variazioni della resistenza dell'interruttore della valvola e identificazione di guasti precoci, come l'usura dello stelo della valvola e l'invecchiamento dell'anello di tenuta.

Gestione intelligente dei dati

• Il touch screen visualizza in tempo reale il grafico di controllo SPC della singola stazione (CPK≥1,33) e i dati anomali (ad esempio un aumento improvviso delle perdite) vengono automaticamente contrassegnati in rosso e attivano un allarme acustico e visivo, migliorando l'efficienza del controllo qualità del 40%.
• Supporta l'importazione in batch di processi di test standard quali GB/T 13927 e API 598, riducendo del 50% i tempi di impostazione dei parametri ed evitando errori di operazioni manuali.

Capacità di espansione modulare

• È possibile utilizzare un modulo opzionale per alte temperature (temperatura media 0-150°C) e una camera ambiente a bassa temperatura (-40°C) per simulare il test di durata della valvola a temperature estreme.
• La progettazione multi-stazione (standard 2 stazioni, opzionale 4-8 stazioni) supporta test paralleli di valvole dello stesso tipo, migliorando significativamente l'efficienza dei test in lotti.

Standard di riferimento internazionali

ISO 5208:2015 "Prova di tenuta delle valvole industriali"

• Clausola 9: Metodo di prova della durata della tenuta (numero di cicli di apertura e chiusura e determinazione delle perdite)
• Clausola 10: Pressione di prova della resistenza del guscio (1,5×PN) e tempo di mantenimento della pressione

GB/T 13927-2023 "Prova di pressione delle valvole industriali"

• Sezione 5.2: Procedura di prova del guscio e standard di qualificazione
• Sezione 5.3: Valore ammissibile della perdita di prova della tenuta

API 598:2020 "Test di pressione della valvola"

• Sezione 4: Requisiti di temperatura e mezzo per la prova di pressione dell'acqua
• Sezione 5: Metodo di prova della tenuta all'aria (metodo della bolla/metodo della caduta di pressione)

EN 12266-1:2019 "Prova di pressione delle valvole industriali"

• Allegato A: Metodo di misurazione delle perdite di liquido (metodo del peso/metodo del volume)
• Allegato B: Norma di calcolo del tasso di perdita di gas

Utilizzo del prodotto

• Produzione di valvole: ispezione completa/ispezione a campione della linea di produzione delle valvole idrauliche (ad esempio 10 per le valvole a sfera domestiche), test di durata di 10.000 volte, verifica della tenuta ad alta pressione delle valvole a saracinesca industriali), per garantire che i prodotti spediti siano conformi agli standard nazionali/internazionali.
• Ingegneria idrica: nuova ispezione delle valvole di approvvigionamento idrico comunale prima dell'installazione (ad esempio, l'affidabilità di funzionamento a lungo termine delle valvole a farfalla DN300) per evitare incidenti dovuti a perdite d'acqua nella rete di tubazioni.
• Agenzie di certificazione e controllo qualità: forniscono i rapporti sui test di durata richiesti per le certificazioni CE, API, TS e altre e supportano l'analisi dei guasti, come perdite eccessive delle valvole e coppia di esercizio anomala.
• Istituti di ricerca scientifica: valutazione della durata di nuovi materiali di tenuta (come la gomma perfluoroeterea), verifica della durata della progettazione di valvole a bassa coppia.

Oggetti di prova e articoli di ispezione

Oggetti di prova:

• Valvole per acqua in genere: valvole a saracinesca, valvole di intercettazione, valvole a sfera, valvole a farfalla (DN15-DN300, PN16-PN400)
• Valvole speciali: valvole di ritegno, valvole di sicurezza, valvole di riduzione della pressione (flangia di adattamento/attacco filettato)
• Valvole per bagno: valvole angolari, rubinetti, valvole termostatiche (supportano test a bassa pressione 0,1 MPa)

Articoli da ispezionare:

• Prova di vita:

1. 1. Numero di cicli di apertura e chiusura (tasso di completamento del valore preimpostato ≥99,9%)
   2. Variazione delle perdite durante il ciclo di vita (registrata una volta ogni 1000 volte, precisione 0,01 mL/min)

• Prova di pressione:

1. 1. Resistenza del guscio (1,5 volte la pressione nominale, nessuna deformazione dopo 30 minuti di mantenimento della pressione)
   2. Prestazioni di tenuta (1,1 volte la pressione nominale, perdita dopo 15 minuti di mantenimento della pressione ≤ valore standard)

• Prestazioni operative:

1. 1. Coppia di apertura e chiusura (deviazione della resistenza di apertura/chiusura ≤5%)
   2. Corsa di sollevamento/rotazione dello stelo della valvola (precisione di posizionamento ±0,5 mm)

• Affidabilità:

1. 1. Prova di usura dell'anello di tenuta (variazione di durezza ≤5HA dopo 100.000 cicli)
   2. Test di avviamento in ambiente a bassa temperatura (apertura e chiusura fluide senza inceppamenti a -20°C)
