Introduzione al prodotto

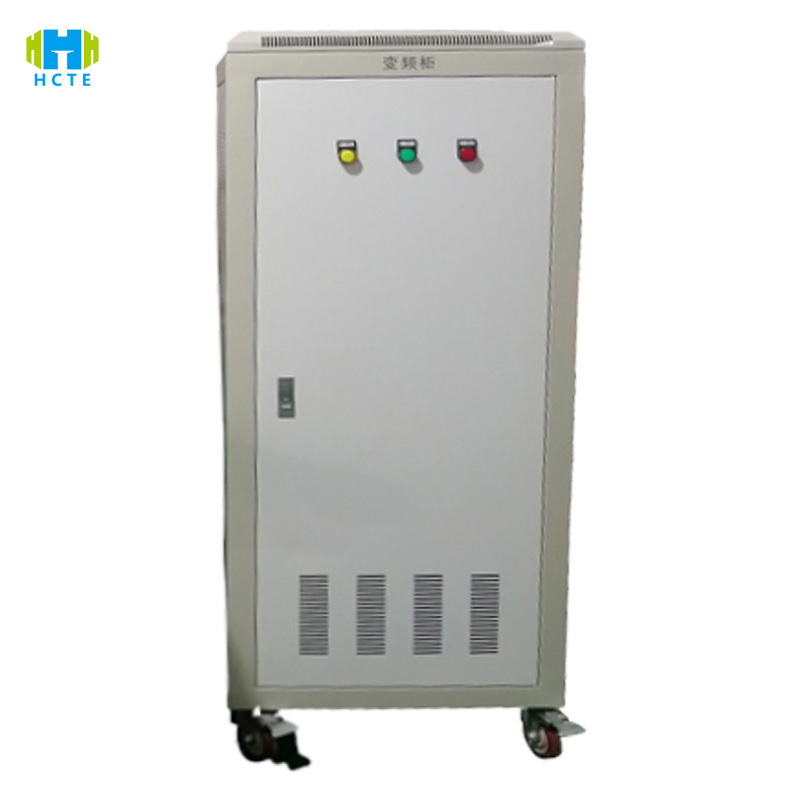

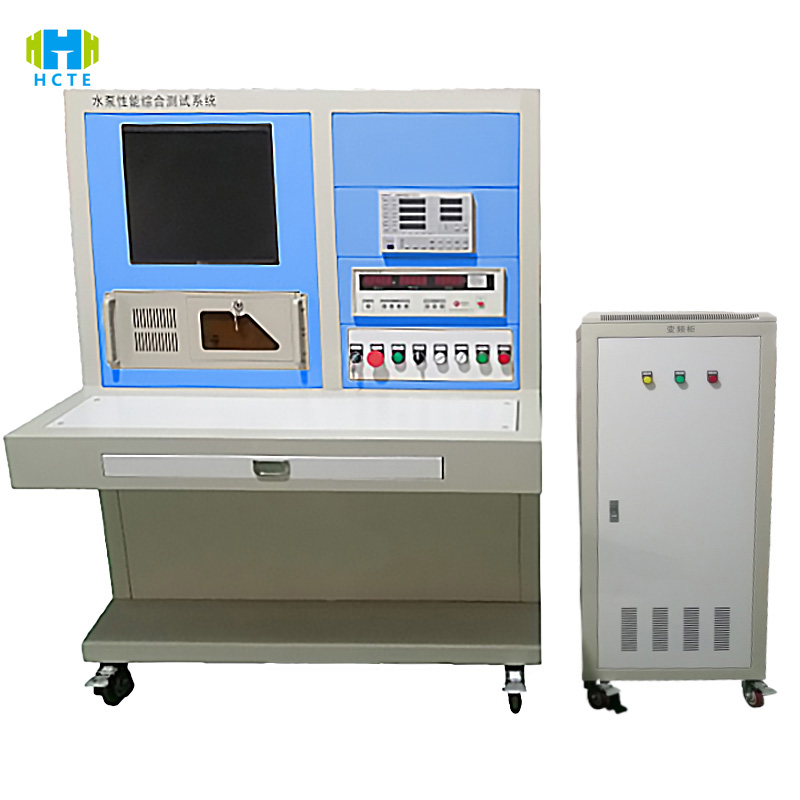

WPT-17 utilizza una copertura completa e una tecnologia di misurazione e controllo intelligente per ottenere una valutazione accurata e una verifica efficiente delle prestazioni della pompa dell'acqua:

Capacità di simulazione delle condizioni complete:

• Campo di portata 0,1-5000 m³/h (precisione del misuratore di portata elettromagnetico ±0,5% FS), pressione 0-100 MPa (risoluzione 0,01 MPa), adatto a tutti i tipi di pompe per acqua come pompe centrifughe, pompe a pistoni, pompe sommergibili (potenza 0,5-2000 kW).
• Il modulo di controllo della temperatura supporta la simulazione ambientale da -20℃ a 150℃ (precisione ±1℃) e, grazie al sistema del vuoto (grado di vuoto ≤10 kPa), può testare le prestazioni di cavitazione delle pompe per pozzi profondi e la stabilità delle pompe per olio ad alta temperatura.

Sistema di misurazione e controllo intelligente:

• Il touch screen da 15 pollici di livello industriale (con possibilità di commutazione tra cinese e inglese) integra oltre 20 modelli di test standard del settore (come il processo di test ISO 9906 Classe B) e l'avvio con un clic della curva di portata e del test di efficienza energetica dell'albero.
• Il servomotore collegato al PLC regola la velocità (0-5000 giri/min, precisione ±0,1%), raccoglie oltre 60 parametri come vibrazioni, rumore, coppia, ecc. in tempo reale e la frequenza di aggiornamento dei dati raggiunge i 100 Hz per evitare errori di registrazione manuale.

Progettazione di sicurezza e affidabilità:

• Camera di prova in acciaio inox a doppio strato (resistenza alla pressione 150 MPa) con finestra di osservazione antideflagrante, monitoraggio delle perdite integrato (precisione 0,01 L/min) e protezione da sovrapressione (scarico automatico al 110% del valore impostato), in conformità con gli standard di sicurezza elettrica EN 61010-1.
• Il sistema di diagnosi intelligente identifica automaticamente 7 tipi di guasti, tra cui cavitazione e usura dei cuscinetti, con un tasso di accuratezza diagnostica pari al ＞98% e genera raccomandazioni di manutenzione preventiva.

Caratteristiche del prodotto

Tecnologia di test ad alta precisione

• Il sensore di pressione (±0,2% FS) e il sensore di flusso (±0,3% FS) importati dalla Germania, calibrati da CNAS, soddisfano i requisiti di accuratezza Classe B della norma ISO 9906:2018, deriva a lungo termine ≤0,1% FS.
• Precisione del controllo della velocità ±0,1%, supporta l'analisi delle caratteristiche di vibrazione a velocità critica (risoluzione 0,1 m/s²), adatto per scenari ad alta richiesta come l'energia nucleare e le pompe per acque profonde.

Capacità di test multimodale

• Test delle prestazioni: curva portata-prevalenza, NPSHr, pulsazione di pressione (≤3% pressione nominale).
• Test di resistenza: 1000 ore di test di funzionamento continuo, monitoraggio delle perdite della guarnizione (precisione 0,005 l/min) e aumento della temperatura dell'avvolgimento (risoluzione 0,5℃).
• Condizioni di lavoro speciali: test su terreno con contenuto di sabbia del 10%, simulazione di ambiente corrosivo acido e alcalino (tubazione opzionale in acciaio inossidabile 316L).

Rapido cambio ed espansione

• Il dispositivo di sollevamento elettrico (corsa 800 mm) è abbinato alla flangia a sgancio rapido (DN50-DN1000) e la sostituzione della pompa dell'acqua avviene in 15 minuti, compatibile con strutture di pompe orizzontali/verticali/schermate.
• Il modulo opzionale per il test del gas medio (test di pressione dell'aria 0-50 MPa) e il sistema di circolazione dell'olio ad alta temperatura (temperatura del mezzo ≤200℃) soddisfano le esigenze di test di numerosi settori.

Processo decisionale basato sui dati

• L'archiviazione a stato solido da 512 GB genera automaticamente report CSV/PDF, supporta il protocollo OPC UA con il sistema MES e il ciclo di tracciabilità dei dati arriva fino a 15 anni.
• Il touch screen visualizza le carte di controllo SPC e i valori CPK (≥1,67) in tempo reale. Il superamento dei limiti viene automaticamente contrassegnato in rosso e attiva un allarme a tre livelli (acustico e luminoso/messaggio di testo/e-mail), migliorando l'efficienza del controllo qualità del 60%.

Standard di riferimento internazionali

• ISO 9906:2018 "Test di accettazione delle prestazioni idrauliche della pompa"
• Clausola 5: Metodo di prova dell'efficienza e livello di accuratezza
• Clausola 6: Procedura di determinazione dell'NPSH
• API 610:2020 "Pompe centrifughe per l'industria petrolifera, petrolchimica e del gas naturale"
• Clausola 9: Test di integrità meccanica (monitoraggio vibrazioni/temperatura)
• Clausola 10: Test di prestazione (curva portata/prevalenza/potenza)
• GB/T 3216-2016 "Test di accettazione delle prestazioni idrauliche della pompa dinamica rotativa"
• Sezione 5.2: Requisiti di incertezza del test di prevalenza (±0,5%)
• Sezione 6.3: Limiti di rumore e vibrazioni
• ANSI/HI 1.6-2019 "Standard per il test di efficienza delle pompe"
• Sezione 4: Algoritmo di correzione dell'efficienza del motore
• Sezione 5: Calcolo dell'incertezza dei dati di prova

Utilizzo del prodotto

• Produzione di pompe: pompa centrifuga / Ispezione completa in fabbrica delle pompe a pistoni (ad esempio, la consistenza della prevalenza della pompa multistadio e l'affidabilità delle guarnizioni delle pompe sommergibili) per garantire la conformità agli standard ISO/API.
• Ingegneria idrica: test di selezione dei gruppi di pompe di approvvigionamento idrico (valutazione dell'efficienza energetica delle pompe di deviazione delle acque da sud a nord) per evitare danni da cavitazione durante il funzionamento.
• Petrolchimica: test di resistenza agli acidi e alle basi delle pompe resistenti alla corrosione (verifica della compatibilità dei fluidi pompati per dispositivi PTA) per garantire la sicurezza in condizioni di lavoro ad alto rischio.
• Istituti di ricerca scientifica: test di dinamica dei fluidi su nuovi materiali per giranti (fibra di carbonio/ceramica), verifica tramite simulazione CFD di tipologie di pompe a risparmio energetico.

Oggetti di prova e articoli di ispezione

Oggetti di prova:

• Pompe centrifughe (monostadio/multistadio, orizzontali/verticali)
• Pompe volumetriche (pompe a pistoni, pompe a membrana, pompe a ingranaggi)
• Pompe per condizioni di lavoro speciali (pompe sommergibili, pompe schermate, pompe magnetiche)

Articoli da ispezionare:

• Prestazioni di base: curva portata-prevalenza (ISO 9906 Clausola 5), ​​curva efficienza potenza albero (GB/T 3216 5.2), prova di perdita di pressione.
• Affidabilità: 500 test di ciclo start-stop, previsione della durata dei cuscinetti (durata L10 ≥ 100.000 ore), test di invecchiamento della guarnizione (ciclo di temperatura 1000 volte).
• Prestazioni di sicurezza: resistenza alla compressione (1,5 volte la pressione nominale), resistenza di isolamento (≥ 2 MΩ), continuità della messa a terra (≤ 0,1 Ω).
• Adattabilità ambientale: ciclo ad alta e bassa temperatura (-20℃~120℃), resistenza alle vibrazioni (frequenza di scansione 10-2000Hz, accelerazione 30m/s²), corrosione in nebbia salina (test NSS 48 ore).
