Misuratore di portata a valvola verticale Banco di prova intelligente Rilevamento del flusso ad alta precisione Adattamento completo del calibro Iso5167

Misuratore di portata a valvola verticale Banco di prova intelligente Rilevamento del flusso ad alta precisione Adattamento completo del calibro Iso5167

Introduzione al prodotto

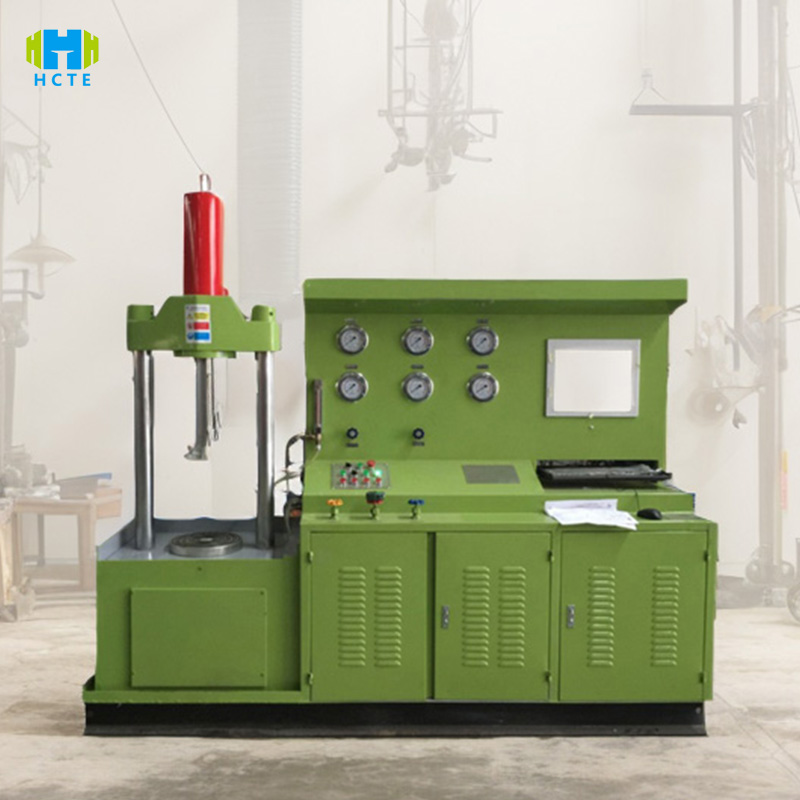

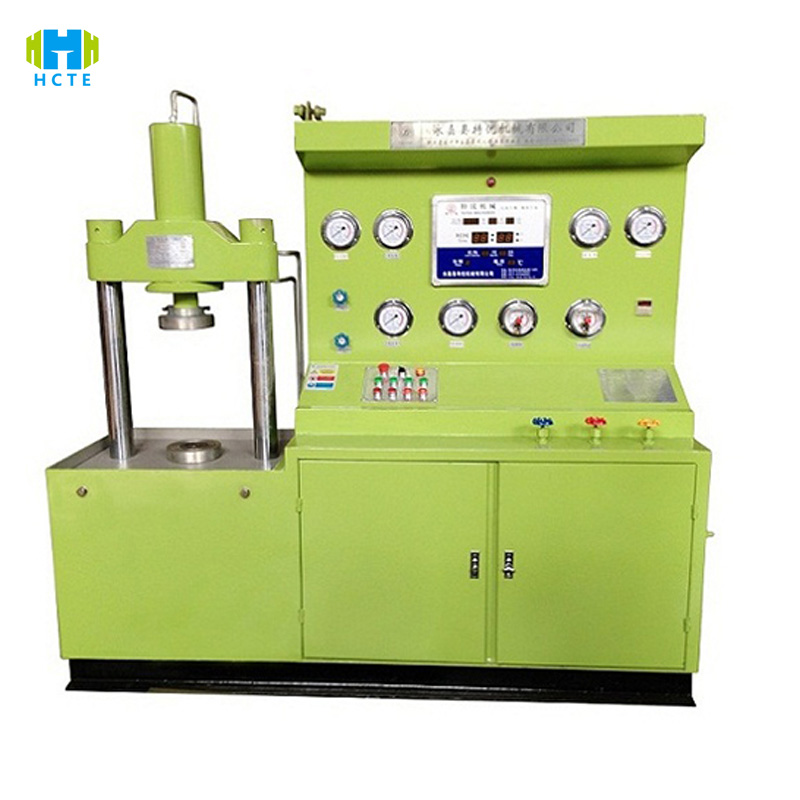

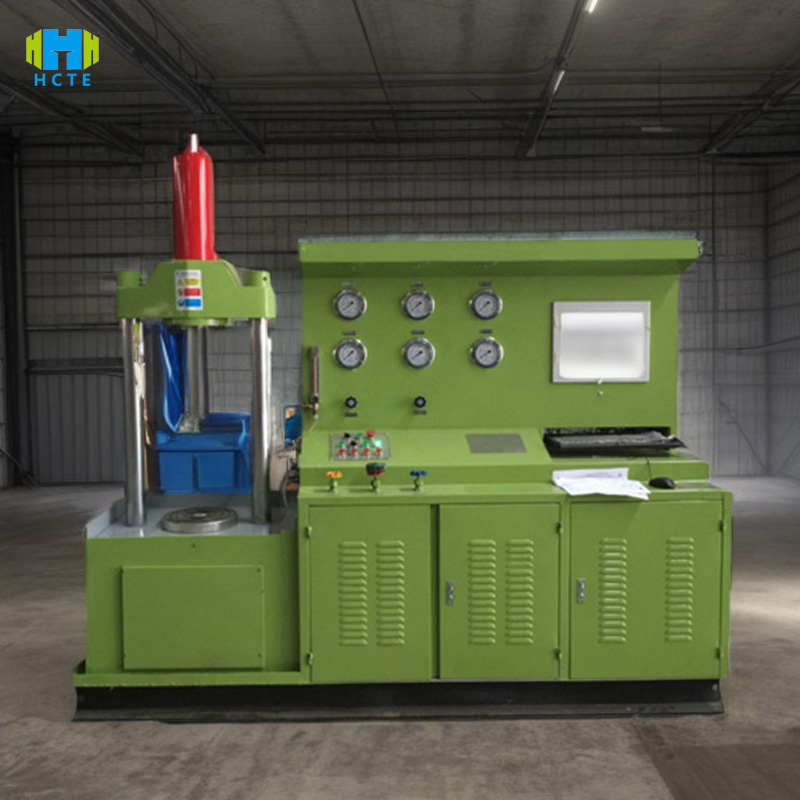

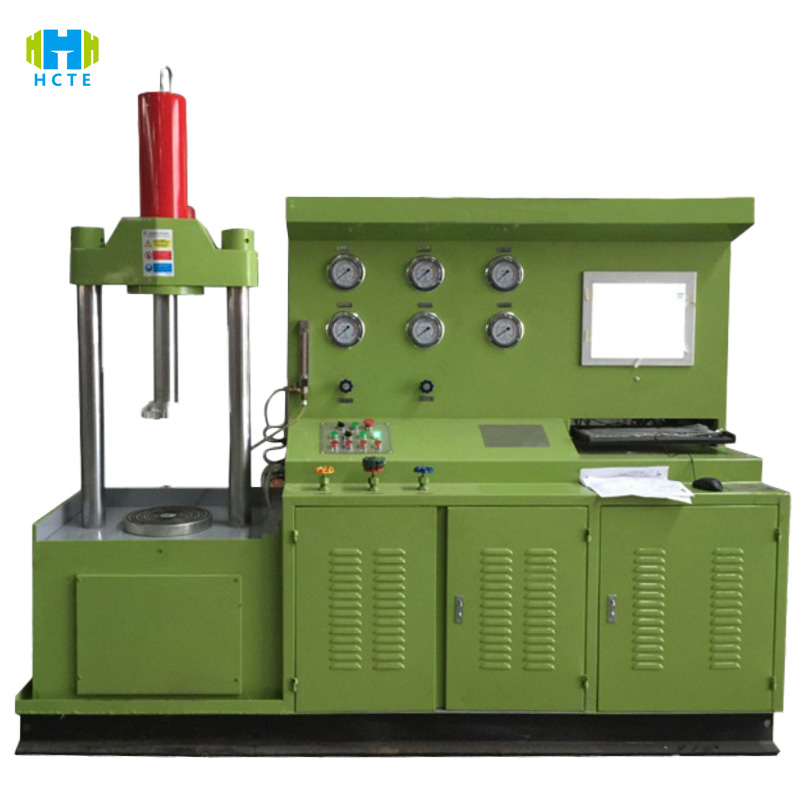

WPT-7 ridefinisce lo standard di verifica delle prestazioni di valvole/flussimetri con rilevamento verticale efficiente e tecnologia di misurazione e controllo intelligente:

1. Struttura verticale e rilevamento efficiente

• Disposizione speciale: progettata per valvole a saracinesca installate verticalmente, misuratori di portata elettromagnetici e altre apparecchiature, la staffa di centraggio automatica assicura che la superficie di tenuta sia sollecitata uniformemente, evitando l'errore di inclinazione dei test orizzontali e l'efficienza di serraggio è aumentata del 50%.
• Copertura completa del calibro: i giunti flangiati/filettati/di testa DN25-DN300 sono plug-and-play e il dispositivo di sollevamento elettrico (corsa 500 mm) è combinato con un dispositivo di serraggio pneumatico per completare la sostituzione di apparecchiature di diverse dimensioni entro 10 minuti

2. Test delle prestazioni multidimensionali

Rilevamento del flusso:

Intervallo 0,1-200 m³/h (precisione di calibrazione del misuratore di portata elettromagnetico ±0,3%), supporta acqua pulita, olio e gas naturale (modulo anticorrosione opzionale per ambienti acidi e alcalini)

Test delle caratteristiche di flusso: linearità, errore di ripetibilità (≤0,1%), analisi della perdita di pressione (risoluzione 0,01 MPa)

Prova di pressione:

Prova di pressione statica 0-40 MPa (precisione ±0,2% FS), superando 1,5 volte il test di resistenza del guscio a pressione nominale e 1,1 volte il test di tenuta (perdita ≤ 0,01 L/min di liquido)

Il test di pressione a impulsi (frequenza 0-10 Hz) simula l'impatto del colpo d'ariete della rete di tubazioni e rileva la durata della fatica dell'apparecchiatura

3. Misurazione e controllo intelligenti e gestione dei dati

Interfaccia operativa: touch screen a colori da 10 pollici (1280×800), passaggio con un solo pulsante tra cinese e inglese, ISO 5167 integrato, API 6D e altri 20+ modelli di test standard, tempo di impostazione dei parametri ridotto del 40%

Tracciabilità dei dati: archiviazione crittografata da 64 G + esportazione USB/Ethernet, generazione automatica della curva flusso-pressione, grafico dell'andamento delle perdite, il software del computer superiore supporta la generazione di report PDF (inclusa la determinazione della conformità)

4. Progettazione di sicurezza e affidabilità

Protezione hardware: camera ad alta pressione in acciaio inossidabile (resistenza alla pressione 60 MPa) + finestra di osservazione antideflagrante temperata (trasmittanza luminosa 92%), precisione di monitoraggio delle perdite fino a 0,001 L/min

Tripla protezione: scarico automatico della sovrapressione (110% del valore impostato), spegnimento del motore per surriscaldamento (＞70℃), pulsante di spegnimento di emergenza (tempo di risposta ＜0,5 s), in linea con gli standard di sicurezza elettrica EN 61010-1

Caratteristiche del prodotto

🚀 Serraggio rapido Sollevamento elettrico + bloccaggio pneumatico, tempo di sostituzione dell'attrezzatura DN300 <10 minuti, compatibile con valvole/misuratori di portata multimarca

Sensori importati dalla Germania ad alta precisione: portata ±0,3% FS, pressione ±0,2% FS, calibrati da CNAS, conformi alla precisione ISO 5167 Classe 1

🌐 Compatibilità standard API 6D integrato, procedure di test EN 12266-1, generazione automatica di report di dati richiesti per la certificazione CE/API/CCC

📊 Analisi intelligente Statistiche SPC in tempo reale (valore CPK/indice di capacità del processo), identificazione AI dei dati anomali (precisione 98%) e allarme acustico e luminoso

⚙️ Espansione flessibile Modulo opzionale ad alta temperatura (0-150℃), sistema a vuoto (grado di vuoto ≤10 kPa), adattamento ai requisiti di test delle condizioni di lavoro estreme

Standard di riferimento internazionali

Standard di misurazione del flusso:

• ISO 5167-1:2018 "Dispositivo di pressione differenziale per la misura della portata"
• Clausola 5: Calcolo del livello di accuratezza e dell'incertezza
• Clausola 7: Metodo di prova di ripetibilità e regole di giudizio
• GB/T 2624.1-2021 "Misurazione della portata del fluido in un tubo pieno con dispositivo di pressione differenziale"
• Sezione 5.3: Calcolo del coefficiente di flusso e processo di calibrazione

Standard di prova delle valvole:

• API 6D:2020 "Valvola per condotte"
• Sezione 8.2: Procedura di prova di pressione (pressione di prova del guscio/tenuta e tempo di mantenimento della pressione)
• Sezione 8.3: Standard di accettazione delle perdite (liquido ≤0,1 mL/min・DN)
• EN 12266-1:2019 "Prova di pressione delle valvole industriali"
• Allegato A: Metodo di rilevamento delle perdite con il metodo delle bolle
• Allegato B: Regole per la determinazione delle perdite mediante il metodo della caduta di pressione

Sicurezza e compatibilità elettromagnetica:

• EN 61010-1:2010 "Requisiti di sicurezza per le apparecchiature di misura"
• Clausola 5: Isolamento elettrico e protezione da sovratensione
• Clausola 7: Livello di protezione meccanica (IP54/IP65)

Parametri tecnici

Oggetti di prova e elementi di ispezione
