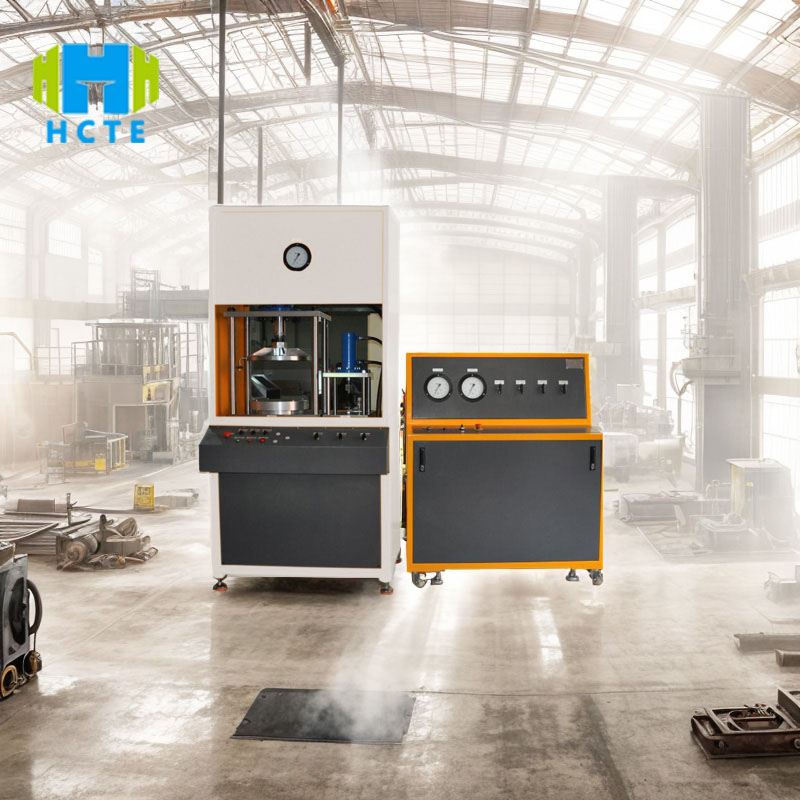

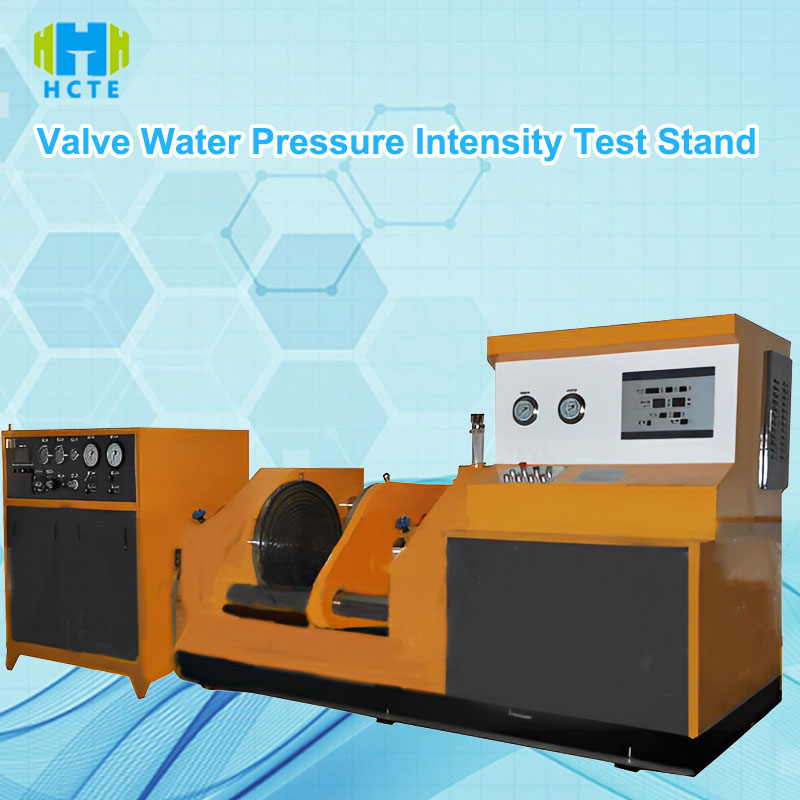

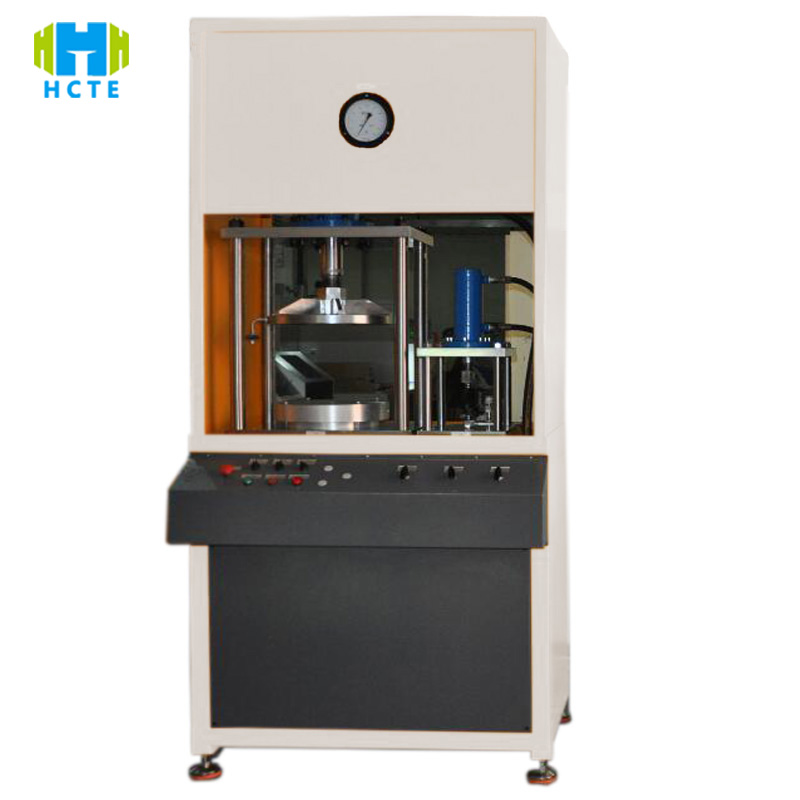

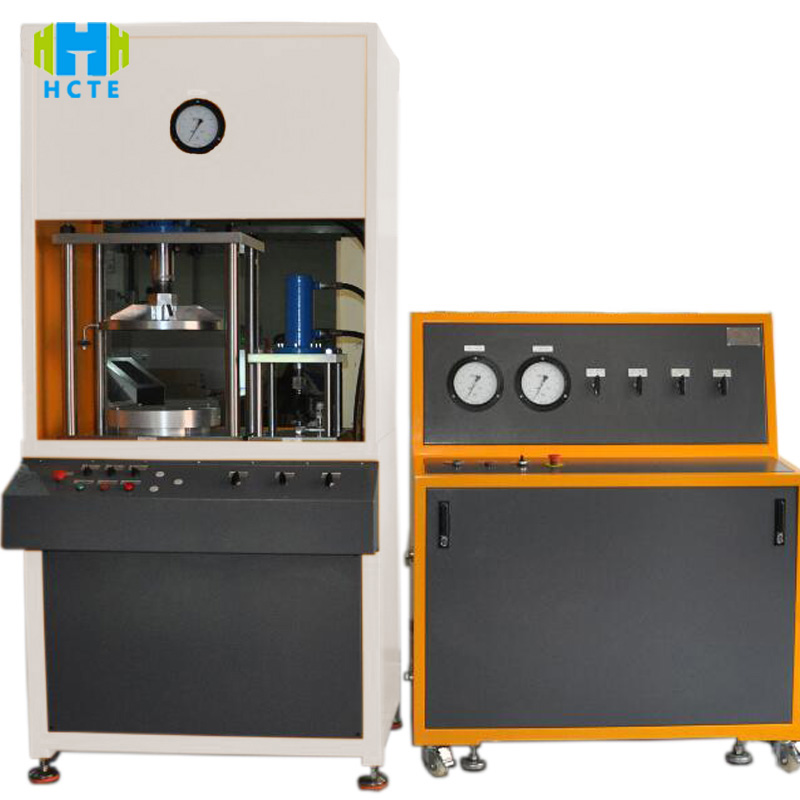

Banco di prova per la resistenza alla pressione dell'acqua della valvola Iso5208 Plc Touch Attrezzatura per il collaudo della pressione dell'acqua intelligente
Introduzione al prodotto
Il banco di prova per la resistenza alla pressione dell'acqua delle valvole WPT-1 consente un rilevamento efficiente delle prestazioni delle valvole attraverso un controllo preciso della pressione e una gestione intelligente dei dati:
- Copertura completa della gamma: pressione regolabile da 0 a 60 MPa (precisione del sensore di pressione standard ±0,5% FS), compatibile con valvole di calibro DN15-DN600, supporta il test di resistenza del guscio (1,5 volte la pressione nominale) e il test di tenuta (1,1 volte la pressione nominale).
- Controllo intelligente: il touch screen del PLC imposta i parametri di prova (pressione, tempo di mantenimento della pressione, numero di cicli) con un pulsante, il servomotore aziona la pompa a pistone per aumentare/diminuire automaticamente la pressione, stabilità della pressione ≤±1% FS, evitando errori di funzionamento manuale.
- Sicuro e affidabile: tubazione ad alta pressione in acciaio inossidabile (resistenza alla pressione 100 MPa) con doppia protezione dalla pressione (valvola di troppo pieno meccanica + arresto software per sovrapressione), sensore di rilevamento perdite, monitoraggio in tempo reale dell'ambiente circostante il banco di prova per garantire la sicurezza dell'operatore.
- Tracciabilità dei dati: memoria integrata da 16 GB, registra automaticamente la curva pressione-tempo, perdite, velocità di mantenimento della pressione e altri dati, supporta l'esportazione USB e l'analisi del software del computer host (genera un rapporto di prova in formato PDF) e soddisfa i requisiti di tracciabilità della qualità ISO 9001.
Caratteristiche del prodotto
Controllo della pressione ad alta precisione
- Combinazione di servomotore + pompa a ingranaggi ad alta precisione, risoluzione della pressione 0,1 MPa, velocità di aumento della pressione regolabile da 0 a 5 MPa/s, soddisfa i requisiti del test ASME B16.34 per l'aumento lento della pressione.
- Il sensore di pressione è calibrato da CNAS, con una deriva annuale pari a ≤0,2% FS, garantendo stabilità della precisione a lungo termine.
Modalità di test multifunzione
- Supporta test di valvole singole e test paralleli di più valvole (fino a 8 stazioni), adatto a tutti i tipi di valvole, come valvole a saracinesca, valvole di arresto, valvole a sfera, valvole di ritegno, ecc.
- Il tempo di mantenimento della pressione può essere impostato liberamente su 0-240 minuti per simulare il test di stabilità a lungo termine in condizioni di alta pressione.
Ottimizzazione dell'interazione uomo-computer
- Schermo touch screen a colori da 7 pollici (interruttore cinese e inglese), visualizzazione in tempo reale della curva di pressione, temperatura, stato delle perdite, interfaccia operativa intuitiva e di facile comprensione.
- Interfaccia di controllo remoto (RS485/USB), supporta l'importazione in batch di soluzioni di test tramite software lato PC, migliorando il livello di automazione di laboratorio.
Progettazione della protezione di sicurezza
- Finestra di osservazione trasparente antideflagrante (resistenza alla pressione 50 MPa), area di prova completamente chiusa, interruzione automatica dell'alimentazione e allarme acustico e luminoso in caso di perdite.
- Protezione da sovratemperatura (spegnimento del motore >70°C), protezione da carenza d'acqua (livello del liquido nel serbatoio dell'acqua al di sotto della linea di avviso), riduzione delle perdite dell'apparecchiatura.
Standard di riferimento internazionali
- ASME B16.34: Livello di pressione della valvola e metodo di prova (resistenza del guscio, clausole di prova delle prestazioni di tenuta).
- GB/T 13927: Norma per la prova di pressione delle valvole industriali (tempo di mantenimento della pressione, regole per la determinazione delle perdite).
- API 598: Specifiche per la prova di pressione della valvola (specificare i requisiti di temperatura e mezzo per la prova di pressione dell'acqua).
- ISO 5208: Norma per la prova di tenuta delle valvole industriali (metodo di rilevamento delle perdite di gas/liquidi).
Utilizzo del prodotto
- Produzione della valvola: controllo a campione della resistenza della calotta e delle prestazioni di tenuta prima di lasciare la fabbrica per garantire che la valvola soddisfi il livello di pressione nominale (ad esempio, ispezione della valvola PN16, PN63).
- Ingegneria delle condotte: ispezionare nuovamente la valvola prima dell'installazione per evitare rischi di perdite in condizioni di alta pressione (ad esempio, condotte di gas naturale, ispezione di valvole di processi chimici).
- Agenzie di controllo qualità: forniscono relazioni di ispezione di terze parti e supportano i test di conformità per la certificazione CE e API delle valvole.
- Istituti di ricerca: ricerca sulla resistenza alla pressione dei materiali delle valvole (ad esempio analisi della curva pressione-deformazione di valvole in acciaio inossidabile e ghisa).
Parametri tecnici
| Categoria | Dettagli dei parametri |
| Modello | WPT-1 |
| Intervallo di pressione di prova | 0-60 MPa (modulo ad alta pressione opzionale da 100 MPa) |
| Precisione della pressione | ±0,5%FS (precisione a scala completa) |
| Dimensioni della porta di prova | DN15-DN600 (Supporta connessioni flangiate/filettate) |
| Metodo di guida | Servomotore + pompa a pistone (Potenza: 7,5 kW, Velocità: 0-1500 giri/min) |
| Sistema di controllo | Touch screen PLC (7 pollici, risoluzione: 800×480) |
| Archiviazione dei dati | Memoria integrata da 16 GB (supporta oltre 10.000 registrazioni di test) |
| Rilevamento delle perdite | Sensore a infrarossi (precisione di rilevamento: 0,1 ml/min) + metodo di decadimento della pressione (≤0,5% di calo durante il mantenimento) |
| Capacità del serbatoio dell'acqua | 200L (Acciaio inossidabile, con filtrazione dell'acqua) |
| Temperatura di esercizio | 5-40℃ (umidità ≤85%, senza condensa) |
| Livello di rumore | ≤75 dB (1 metro di distanza) |
| Alimentazione elettrica | AC380V±10%, 50Hz, Potenza nominale: 15kW |
| Classe di protezione | IP54 (armadio elettrico resistente alla polvere e all'acqua) |
| Dimensioni | 2000×1500×1800 mm (L×P×A) |
| Peso | 850 kg (base inclusa) |
| Interfacce di comunicazione | RS485, USB, Ethernet (opzionale) |
Oggetti di prova e articoli di ispezione
Oggetti di prova:
- Valvole industriali (valvole a saracinesca, valvole di intercettazione, valvole a sfera, valvole a farfalla, valvole di ritegno, ecc.)
- Raccordi per tubi (flange, gomiti, interfacce per recipienti a pressione)
- Attuatori per valvole (prova di resistenza alla pressione degli attuatori pneumatici/elettrici)
Articoli da ispezionare:
- Resistenza alla pressione dell'acqua del guscio (nessuna deformazione e nessuna perdita a 1,5 volte la pressione nominale)
- Perdita della superficie di tenuta (mantenendo la pressione per 30 minuti a 1,1 volte la pressione nominale, perdita ≤ valore standard)
- Tasso di decadimento della pressione (caduta di pressione durante il mantenimento della pressione ≤ 0,5%)
- Coppia di apertura e chiusura (il sensore di coppia può essere utilizzato opzionalmente per rilevare la resistenza dell'interruttore della valvola)
Servizio post-vendita
- Garanzia: 2 anni di garanzia per l'intera macchina, 3 anni di garanzia per i componenti principali (servomotori, sensori di pressione), manutenzione a costo zero a vita.
- Risposta: supporto tecnico online 24 ore su 24, soluzioni di preventivo entro 48 ore, ordini nazionali spediti entro 7 giorni lavorativi.
- Servizi: installazione e messa in servizio gratuite in loco (inclusa formazione operativa) e consulenza sui metodi di ispezione per standard quali ASME/GB/API.
- Aggiornamento: il software è aggiornabile gratuitamente a vita e supporta la trasformazione dei moduli di pressione e dei sistemi di controllo delle vecchie apparecchiature (è necessario valutare la compatibilità hardware).
